Ventily vonkajšieho okruhu (SCV), mechanické – Nastavenie režimu funkcií

LX1045795-UN-22DEC10

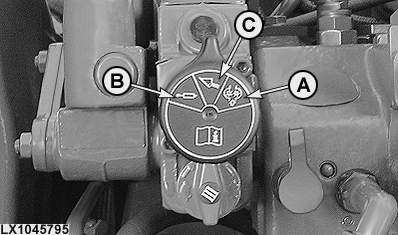

Zobrazený ventil vonkajšieho okruhu série 450

A - Blokovacia funkcia 1

B - Blokovacia funkcia 2

C - Bez blokovacej funkcie

Traktor môže byť vybavený ventilmi vonkajšieho okruhu radu 100, 200 a/alebo 450.

Ventily vonkajšieho okruhu radu 100 ponúkajú funkcie “zdvíhanie“ a “spúšťanie“ vrátane funkcie “plávajúca poloha“.

Ventily vonkajšieho okruhu radu 200 a 450 ponúkajú funkcie “zdvíhanie“, “spúšťanie“, “plávajúca poloha“ vrátane blokovacej funkcie (A).

Blokovacia funkcia (A) udržuje ovládaciu páku v polohe “zdvíhania“ alebo “spúšťania“, kým nebude posunutá ručne.

Ventily vonkajšieho okruhu radu 450 majú takisto doplnkovú blokovaciu funkciu (B), ktorá udržiava ovládaciu páku v polohe “zdvíhania“ alebo “spúšťania“, kým tlak v olejovom okruhu nedosiahne prednastavenú hodnotu (napr. ak hydraulický valec dosiahne svoju koncovú polohu).

Žiadna funkcia blokovania nie je aktivovaná v polohe (C); ovládacia páka sa vráti do neutrálnej polohy hneď po jej uvoľnení.

Ak sa pripojí príslušenstvo (napr. hydraulický valec), musí sa tlaková spojka (napr. výsuvný valec) pripojiť k dolnej prípojke. Ventily vonkajšieho okruhu radu 200 majú spätný ventil, ktorý zabraňuje náhlej strate tlaku spôsobenej netesnosťou (napr. pri zasúvaní valca), ak sa vypne motor. Pravdepodobnosť výskytu netesností je tým u ventilov vonkajšieho okruhu radu 450 znížená. Ventily vonkajšieho okruhu série 100 nie sú vybavené týmto ventilom.
