Ventily vonkajšieho okruhu – Pripojenie hydraulických hadíc

LX266990
LX266990-UN-10OCT16

POZOR: Kvapaliny pod vysokým tlakom môžu spôsobiť vážne poranenia preniknutím cez pokožku. Vyhýbajte sa nebezpečenstvu tak, že pred odpájaním hydraulických alebo iných potrubí/hadíc zrušíte tlak.

Ak dôjde k nehode, ihneď vyhľadajte lekársku pomoc. Akákoľvek kvapalina vstreknutá do pokožky sa musí chirurgicky odstrániť v priebehu niekoľkých hodín, ináč sa môže vytvoriť sneť (gangréna).

POZOR: Zabráňte zraneniu osôb. Pred pripojením príslušenstva a hydraulických hadíc a na zabránenie nechcenému pohybu príslušenstva urobte nasledujúce opatrenia:

• Vypnite motor.

• Nastavte ovládacie prvky ventilov vonkajšieho okruhu do neutrálnej polohy a zaistite ich.

DÔLEŽITÉ: Hydraulické hadice sa môžu porušiť pod vplyvom mechanického poškodenia, ohýbania, starnutia a prevádzkových podmienok. Hadice kontrolujte pravidelne.

Nečistoty, prach alebo iný cudzí materiál môže poškodiť hydraulický systém. Pred pripojením príslušenstva na traktor dôkladne vyčistite hadice hydraulickej sústavy a ventilov vonkajšieho okruhu.

DÔLEŽITÉ: Parné čistenie a používanie vysokotlakového čistiaceho zariadenia v priestore prípojok SCV a elektroniky môže poškodiť zariadenie. V prípade vysokotlakových čističov s tlakom vyšším ako 6900 kPa (69 bar) (1000 psi) musíte zachovať minimálnu vzdialenosť 200 mm (8 in) od prípojok.

  1. Vypnite motor a uvoľnite parkovacie blokovanie.

  2. Zablokujte ovládacie prvky SCV:

    • Uveďte ovládaciu páku SCV do neutrálnej polohy a zablokujte ju páčkami (A).

      LX234582
      LX234582-UN-19MAR15

      A - Blokovacia páka SCV

    • Otočením poistného krúžku (B) doprava zablokujte viacfunkčnú páku (mechanickú)1.

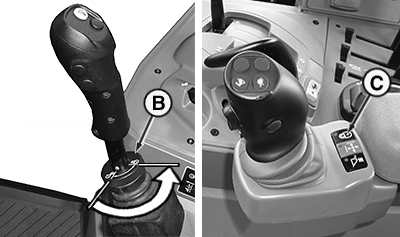

      LX315054
      LX315054-UN-04DEC17

      B - Poistný krúžok, mechanická viacfunkčná páka

      C - Tlačidlo blokovania, elektronická multifunkčná páka

    • Stlačte blokovacie tlačidlo (C) pre viacfunkčnú páku (elektrická)1.


  3. Vyčistite protiprachové viečka. Otočením protiprachových viečok na stranu odkryte otvory.

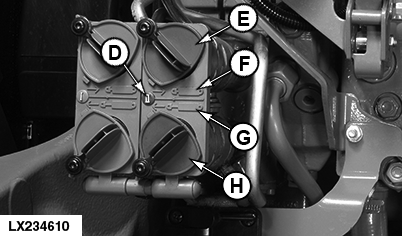

    LX234610
    LX234610-UN-24MAR15

    D - Identifikačné číslo

    E - Zásuvná prípojka

    F - Symbol zasunutia

    G - Symbol vysunutia

    H - Výsuvná prípojka


  4. DÔLEŽITÉ: Dbajte na správne pripojenie hydraulických hadíc k prípojkám. Ak sú pripojenia hadíc v opačnom poradí, stroj nebude reagovať na ovládače systému podľa očakávaní.

    Priradenie SCV na zadnej časti

    Vysunutie = dolný otvor

    Zasunutie = horný otvor

    POZNÁMKA: Otvory ventilov vonkajšieho okruhu sú označené číslami I až III (D).

    Skontrolujte, či symboly (F) alebo (G) na otvoroch, ktoré znázorňujú pohyb valca, zodpovedajú smeru jazdy.

  5. Ak je jednočinný hydraulický valec pripojený k SCV, zasuňte hadicu do dolnej strany výsuvnej prípojky (H). Ak sú použité dvojčinné valce, výsuvná prípojka (H) je umiestnená dole a zásuvná prípojka (E) hore.

  6. Zasuňte koncovky hadíc dôkladne do prípojok.

POZNÁMKA: Ventily SCV sú farebne rozlíšené na ľahšiu identifikáciu. Súpravy na označenie hadíc sú k dispozícii u vášho predajcu značky John Deere™.

Kódovanie ventilov vonkajšieho okruhu (SCV)

Ventil vonkajšieho okruhu

Farba

I

Zelený

II

Modrý

III

Hnedá

1 Ak je súčasťou vybavenia

OULXA64,0003625-76-20171204
