Ventily vonkajšieho okruhu - Pripojenie alebo odpojenie hydraulických hadíc na prednom závese (ak je súčasťou výbavy)

LX266990
LX266990-UN-10OCT16

POZOR: Kvapaliny pod vysokým tlakom môžu spôsobiť vážne poranenia preniknutím cez pokožku. Vyhýbajte sa nebezpečenstvu tak, že pred odpájaním hydraulických alebo iných potrubí/hadíc zrušíte tlak.

Ak dôjde k nehode, ihneď vyhľadajte lekársku pomoc. Akákoľvek kvapalina vstreknutá do pokožky sa musí chirurgicky odstrániť v priebehu niekoľkých hodín, ináč sa môže vytvoriť sneť (gangréna).

POZOR: Zabráňte zraneniu osôb. Pred pripojením alebo odpojením príslušenstva a hydraulických hadíc a na zabránenie nechcenému pohybu príslušenstva urobte nasledujúce opatrenia:

• Vypnite motor.

• Nastavte ovládacie prvky ventilov vonkajšieho okruhu do neutrálnej polohy a zaistite ich.

DÔLEŽITÉ: Hydraulické hadice sa môžu porušiť pod vplyvom mechanického poškodenia, ohýbania, starnutia a prevádzkových podmienok. Hadice kontrolujte pravidelne.

Nečistoty, prach alebo iný cudzí materiál môže poškodiť hydraulický systém. Pred pripojením príslušenstva na traktor dôkladne vyčistite hadice hydraulickej sústavy a ventilov vonkajšieho okruhu.

DÔLEŽITÉ: Parné čistenie a používanie vysokotlakového čistiaceho zariadenia v priestore prípojok SCV a elektroniky môže poškodiť zariadenie. V prípade vysokotlakových čističov s tlakom vyšším ako 6895 kPa (69 bar) (1000 psi) musíte zachovať minimálnu vzdialenosť 200 mm (8 in) od prípojok.

POZNÁMKA: Hydraulické prípojky na prednej časti traktora a/alebo po pravých schodom (ak je súčasťou vybavenia) sú ovládané viacfunkčnou pákou.


Pripojenie hydraulických hadíc

  1. Vypnite motor a uvoľnite parkovacie blokovanie.

  2. Zablokujte ovládacie prvky SCV:

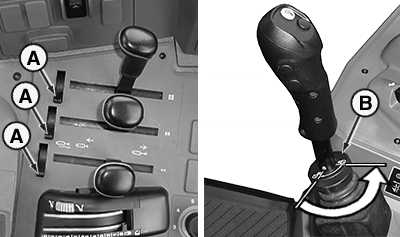

    • Páčkami (A) zablokujte ovládacie páky ventilov vonkajšieho okruhu.

      LX315055
      LX315055-UN-04DEC17

      A - Blokovacia páka SCV

      B - Poistný krúžok, mechanická viacfunkčná páka

    • Poistným krúžkom (B) zablokujte viacfunkčnú páku (mechanickú)1.


  3. Zablokujte uzatvárací ventil (D) na prednom závese.

    LX234606
    LX234606-UN-24MAR15

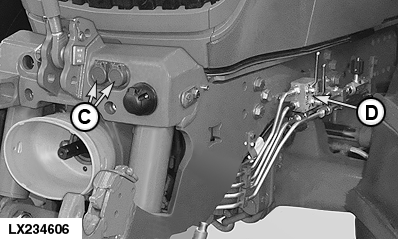

    C - Prípojky SCV II na prednom závese

    D - Uzatvárací ventil na prednom závese


  4. Vyčistite protiprachové viečka/zátky.

  5. DÔLEŽITÉ: Dbajte na správne pripojenie hydraulických hadíc náradia k prípojkám. Ak sú pripojenia hadíc v opačnom poradí, stroj nebude reagovať na ovládače systému podľa očakávaní.

    Priradenie prípojok
    na prednom závese

    Vysunutie = Ľavý vstup

    Zasunutie = Pravý vstup

    Otvorením protiprachových viečok/zátok odkryte otvory.

  6. Zasuňte koncovky hadíc dôkladne do prípojok.


Odpojenie hydraulických hadíc

POZOR: Zabráňte zraneniu osôb. Pred odpojením príslušenstva spusťte príslušenstvo na zem a zablokujte ovládacie prvky SCV, aby nedošlo k pohybu príslušenstva.

  1. Aktivujte parkovacie blokovanie.

  2. Spustite príslušenstvo na zem.

  3. Ventily vonkajšieho okruhu posuňte na niekoľko sekúnd do plávajúcej polohy, pokým motor beží.

  4. Vypnite motor.

  5. Zablokujte ovládacie prvky SCV:

    • Páčkami (A) zablokujte ovládacie páky ventilov vonkajšieho okruhu.
    • Poistným krúžkom (B) zablokujte viacfunkčnú páku (mechanickú)2.

  6. Zablokujte uzatvárací ventil (D) na prednom závese.

  7. DÔLEŽITÉ: Pri násilnom alebo prudkom pripájaní alebo odpájaní koncoviek hadíc SCV k vonkajším hydraulickým prípojkám môže dôjsť k poškodeniu koncoviek hadíc a prípojok SCV. Ak nie je možné ľahko odpojiť hadice, uvoľnite tlak v hydraulickej sústave posunutím ventilu vonkajšieho okruhu do plávajúcej polohy na pár sekúnd počas chodu motora.

    Hadice odpájajte priamym ťahom z prípojok.

  8. Zatvorením protiprachových viečok zakryte prípojky.

1 ak je súčasťou vybavenia
2 Ak je súčasťou vybavenia

OULXA64,0003627-76-20171206
