Hydraulické spojky náradia a hydraulické motory

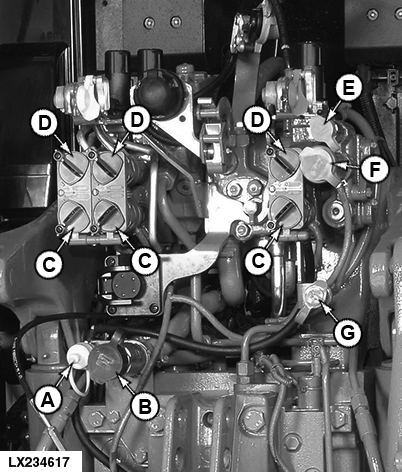

LX234618-UN-24MAR15

A - Otvor vratnej vetvy s nulovým tlakom pre Power Beyond (únik oleja)

B - Otvor vratnej vetvy s nulovým tlakom pre Power Beyond (veľké množstvo oleja)

C - Prípojky ventilov vonkajšieho okruhu pre vysunutie (I-III)

D - Prípojky ventilov vonkajšieho okruhu pre zasunutie (I-III)

E - Otvor snímania zaťaženia (LS) pre Power Beyond (ovládací olej)

F - Tlakový otvor pre Power Beyond

G - Spojka hydraulickej brzdy prívesu

DÔLEŽITÉ: S náradím vybaveným hydraulickým systémom snímania zaťaženia je nutné použiť zodpovedajúce pripojenie prídavného ventilu (Power Beyond).

Pripojenie/činnosť hydraulických motorov

Zvoľte hydromotor s najmenším objemom odporúčaný na túto funkciu. Tento spôsob zníži straty výkonu a zahrievanie hydraulického oleja, hlavne ak ostatné funkcie spôsobia, že čerpadlo bude pracovať pri vysokom tlaku.

Činnosť hydromotorov

• Skontrolujte, či sú všetky pripojené ovládacie ventily úplne otvorené.
• Skontrolujte, či sú clony zapojené do série odmontované.
• Zatvorte vypúšťacie skrutky (ak sú súčasťou vybavenia).

Hydraulické spojenia na traktoroch bez prídavného vratného otvoru alebo ventilu Power Beyond:

• Pripojte tlakové potrubie k prípojke (D) pre zasunutie ventilu vonkajšieho okruhu.
• Pripojte vratné potrubie k prípojke (D) pre vysunutie ventilu vonkajšieho okruhu.
• Použite špeciálny vratný otvor, aby ste zabránili spätnému prietoku do vratného potrubia pri neúmyselnej zámene prípojok.

Hydraulické spojenia na traktoroch s beztlakovým vratným otvorom:

• Pripojte tlakové potrubie k prípojke (D) pre zasunutie ventilu vonkajšieho okruhu.
• Pripojte vratné potrubie k otvoru R (B).
• Špeciálna koncovka vratnej hadice nie je potrebná, ale môžete ju použiť.

Aktivujte hydromotor tým, že pohnete pákou dopredu do polohy s cvaknutím pre zasúvanie. Upravte otáčky motora pomocou ovládania prietoku SCV. Tým sa zaistí, aby hydrogenerátor pracoval iba pri požiadavke na tlak.

Posunutím páky do polohy plávania vypnite hydromotor. Tým ochránite hydraulický motor pred možným poškodením tesnení v dôsledku pretlaku z oleja, ktorý sa vracia do SCV alebo kavitácie pri použití vratných otvorov hydraulického motora.

Hydraulické spojenia na traktoroch s ventilom Power Beyond:

Spojenie cez ventil Power Beyond vyžaduje samostatný regulátor prietoku:

• Pripojte tlakové vedenie hydromotora ku tlakovému otvoru (F).
• Pripojte vratné vedenie hydromotora ku vratnému otvoru (B).
• Pripojte vedenie pilotného tlaku snímania zaťaženia k otvoru (E).

Funkcie Power Beyond cez ventil Power Beyond vyžadujú pilotný signál, ktorým sa ovláda tlak čerpadla. Preto sa používa vedenie pilotného tlaku snímania zaťaženia. Niektoré zariadenia možno bude treba upraviť. Špeciálne hydraulické spojky môžete zakúpiť u vášho autorizovaného predajcu.

Hydraulické spojenia na hydromotoroch s traktoroch s otvorom na vypustenie skrine

Niektoré hydromotory majú oddelený vypúšťací otvor skrine kvôli vnútornej netesnosti. Pripojte ho k vratnému otvoru (A) pre nasmerovanie oleja do olejovej vane.
