Ventily vonkajšieho okruhu, elektronické - nastavenie prietokového množstva a času prietoku SCV

LX1056690-UN-04JUL12

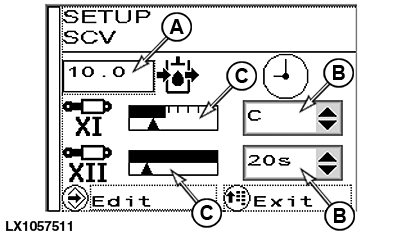

LX1057511-UN-08JUN15

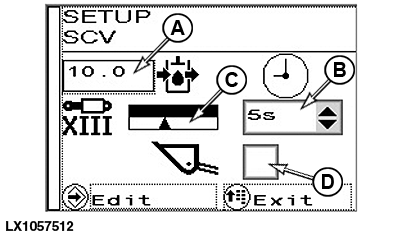

LX1057512-UN-08JUN15

DÔLEŽITÉ: Pred prácou s čelným nakladačom vždy aktivujte režim nakladača (D). Ak to neurobíte, môžu byť náhodne spustené nechcené funkcie.

Ventily SCV XI až XIII majú nastavenia prietokového množstva a času prietoku, ktoré nastavujú vysúvanie aj zasúvanie. Tieto ventily SCV sú ovládané elektro-hydraulicky len pomocou elektricky ovládanej viacfunkčnej páky.

Pre nastavenie prietokového množstva a času prietoku opakovanie stlačte tlačidlo Ponuka (4), kým sa nezobrazí stránka pre ventily vonkajšieho okruhu.

Stlačte tlačidlo so šípkou (3) a potom stlačte tlačidlo Potvrdenie (1).

Použite tlačidlá so šípkou (2) alebo (3) pre výber požadovaného vstupného poľa (A) alebo (B).

Stlačte tlačidlo Potvrdenie (1) a pomocou tlačidiel so šípkou nastavte požadované prietokové množstvo (A) alebo čas prietoku (B).

Voľbu uložte stlačením tlačidla Potvrdenie.

Pre ukončenie stlačte tlačidlo Ponuka (4).

POZNÁMKA: Posunutím viacfunkčnej páky do polohy s cvaknutím aktivujete vybranú funkciu vo vzťahu ku prednastavenému času prietoku a prietokovému množstvu.

POZNÁMKA: Prietokové množstvo je graficky znázornené v poliach displeja (C).

Aktivácia alebo deaktivácia režimu nakladača

Ak je aktivovaný režim nakladača, všetky nastavené časy prietoku ventilov SCV XI až XIII sú nastavené na "0“.

Ak je deaktivovaný režim nakladača, všetky aktuálne časy prietoku ventilov SCV XI až XIII sú zachované.

Pre aktiváciu alebo deaktiváciu režimu nakladača prejdite pomocou tlačidiel so šípkou (2) alebo (3) k zaškrtávaciemu políčku (D) režimu nakladača.

Stlačte tlačidlo Potvrdenie (1) a pomocou tlačidiel so šípkami aktivujte alebo deaktivujte zaškrtávacie pole (D).

Voľbu uložte stlačením tlačidla Potvrdenie.
