Poistky a relé pod pravým nástupným schodom

Všeobecné informácie

DÔLEŽITÉ: Aby nedošlo k poškodeniu elektrickej sústavy, nikdy nepoužívajte poistky s väčšou maximálnou hodnotou prúdu, ako je uvedené na schéme zapojenia.

DÔLEŽITÉ: Niektoré pozície poistiek sú pri dodávke traktora voľné; tieto musia byť ponechané voľné, kým nie je namontované príslušné dodatočné vybavenie.

Poistky a relé nižšie uvedených elektrických obvodov sú umiestnené za pravým nástupným stupienkom:

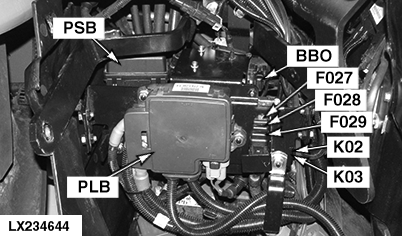

LX234644-UN-02APR15

• Power Link Box (PLB)

• Power Socket B>ox (PSB) (panel napájacích zásuviek)

• Battery Brake Off (BBO)

• Poistky pre ovládaciu jednotku motora F027, F028 a F029

• K002 Relé 1 štartéra

• K003 Relé 2 štartéra

DÔLEŽITÉ: U traktorov s osvetlením nástupného stupienka (B) demontujte pred odobratím nástupného stupienka najprv svetlo. Pritom demontujte skrutky (C) a demontujte panel obloženia. Následne demontujte skrutky osvetlenia nástupného stupienka a demontujte svetlo (B).

Pre prístup ku poistkám a relé demontujte pravý nástupný schodík. Pozrite si časť "Prístup k batérii" v tomto oddiele.

Poistky a relé

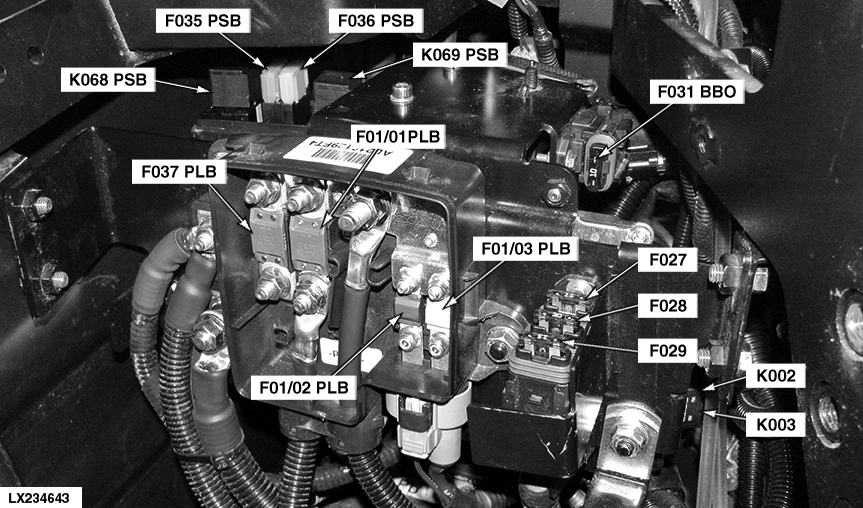

LX234643-UN-02APR15

Poistka č.	Kapacita (A)	Spotrebič	Poistka č.	Kapacita (A)	Spotrebič
F01/01 PLB	150 A	Napájanie skrinky poistiek a relé (LCS)	F035 PSB	60 A	Poistka zásuvky náradia (napájanie súčiastok)
F01/02 PLB	30 A	Ovládacia jednotka motora	F036 PSB	30 A	Poistka zásuviek náradia (napájanie ovládacích jednotiek náradia)
F01/03 PLB	30 A	Relé štartéra	F027	15 A	Poistka ovládacej jednotky motora
F037 PLB	150 A	Hlavná poistka	F028	30 A	Poistka ovládacej jednotky motora
F031 BBO	10 A	Poistka napájania batérie	F029	15 A	Poistka ovládacej jednotky motora
Relé č.	Hodnota (A)	Spotrebič	Relé č.	Hodnota (A)	Spotrebič
K002	70 A	Relé štartéra 1	K068 PSB	70 A	Relé napájania náradia (napájanie súčiastok)
K003	70 A	Relé štartéra 2	K069 PSB	20/40 A	Relé napájania príslušenstva (napájanie ovládacích jednotiek príslušenstva)
