Poistky a relé (LCS) a (FRM), základné informácie - Traktory s kabínou vodiča

Všeobecné informácie

DÔLEŽITÉ: Aby nedošlo k poškodeniu elektrickej sústavy, nikdy nepoužívajte poistky s väčšou maximálnou hodnotou prúdu, ako je uvedené na schéme zapojenia.

DÔLEŽITÉ: Niektoré pozície poistiek sú pri dodávke traktora voľné; tieto musia byť ponechané voľné, kým nie je namontované príslušné dodatočné vybavenie.

POZNÁMKA: Môže sa stať, v závislosti na tom ako je traktor vybavený, že nie všetky poistky a relé budú ďalej zobrazené.

Skrinka poistiek a relé (LCS) je umiestnená za sedadlom vodiča, pod zadným oknom kabíny.

POZNÁMKA: Poistky (FRM) sú umiestnené v ráme (FRAME = FRM = RÁM) skrinky poistiek a relé (LCS).

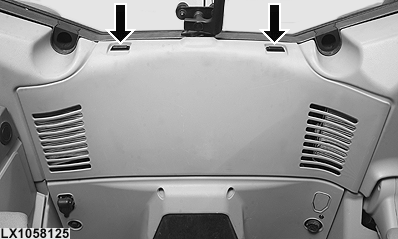

Stlačte západky a odmontujte kryt.

LX1058125-UN-06SEP12

LX1058126-UN-06SEP12

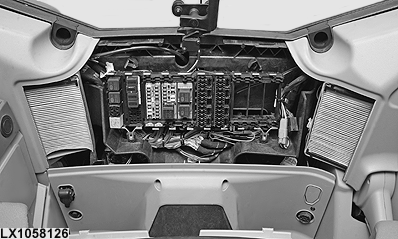

Skrinka poistiek a relé (LCS) alebo (FRM)

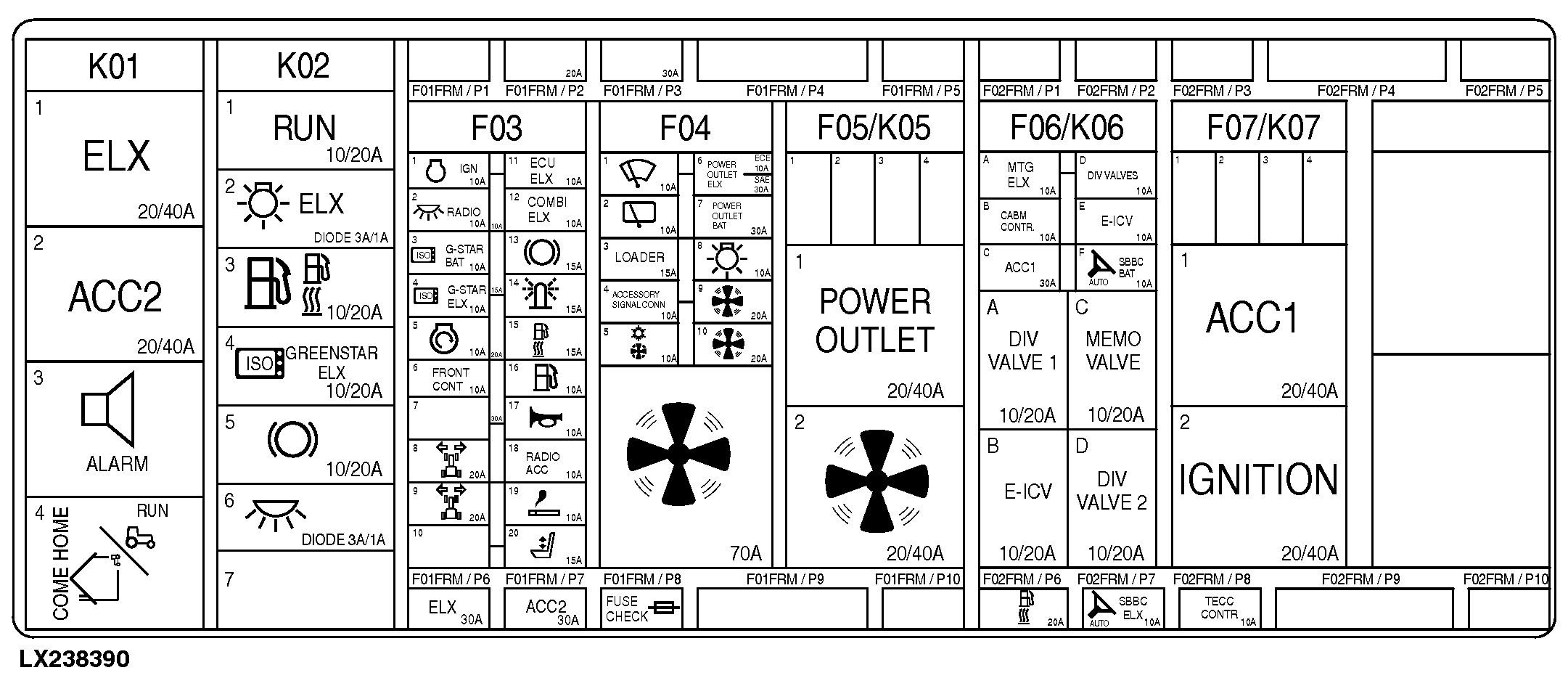

Prehľad — Poistky a relé (LCS) a (FRM)

LX238390-UN-14APR15
