Pripojenie príslušenstva k ventilom vonkajšieho okruhu (SCV)

Ukážka zobrazenia

LX228720-UN-27APR15

LX234695-UN-27APR15

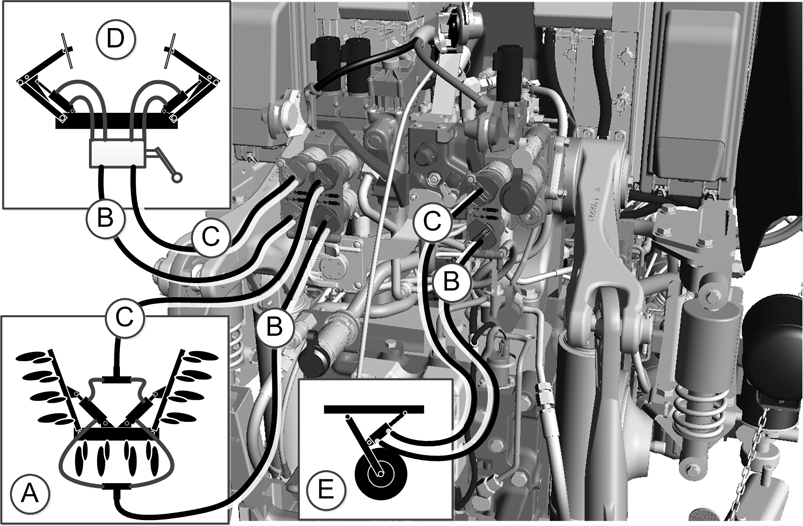

A – Napríklad sklápací mechanizmus (dvojčinný valec zapojený paralelne).

B – Otvor SCV pre vysúvanie.

C – Otvor SCV pre zasúvanie.

D – Napr. s označovačmi trasy (dráhy). Dvojčinné valce sa samostatne aktivujú prostredníctvom komutačného ventilu.

E – Ovládanie kopírovacieho kolesa, napr. pomocou dvojčinného valca.

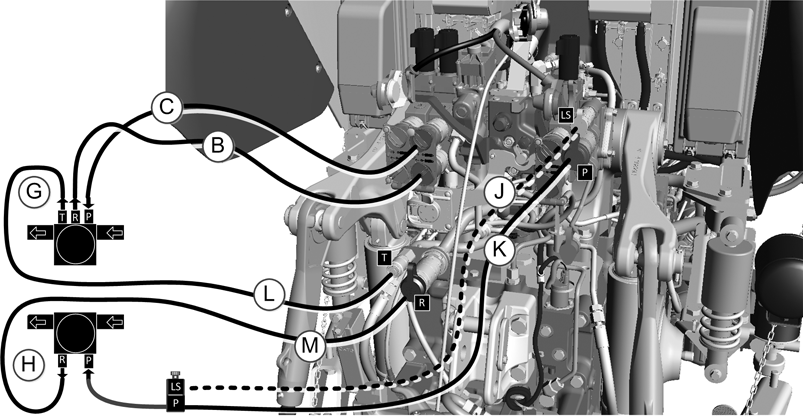

G – Vypúšťací otvor hydromotora na vyprázdnenie skrine motora.

H – Hydromotor (napr. čerpadla) bez unikacieho otvoru.

J – Hadica pilotného oleja snímania zaťaženia pripojená k ventilu Power Beyond.

K – Hadica tlakového oleja pripojená k ventilu Power Beyond

L – Hadica na vypúšťanie skrine hydromotora (vrátený vypúšťací olej, aby sa vyprázdnila skriňa hydromotora).

M – Vratný otvor pre veľké množstvo oleja.

Obrázok znázorňuje bežné použitie a opisuje spôsob pripojenia príslušenstva k hydraulickej sústave traktora. Tiež dodržiavajte pokyny v návode na obsluhu náradia.

Náradie so skladacím mechanizmom (A) je obvykle vybavené dvojčinnými valcami. Tieto sú spojené s SCV pre funkciu "vysúvania" (pravá strana SCV) a "zasúvania" (ľavá strana SCV). V zobrazenom príklade sa súčasne ovládajú skladacie mechanizmy, pretože tlakové vedenia valca sú vzájomne spojené pomocou T-spojky.

Dve činnosti sa dajú ovládať jedným SCV v prípade, že sa použije komutačný ventil, ako zobrazuje príklad (D). Komutačný ventil umožňuje, aby sa podobné funkcie ovládali za sebou nezávisle na sebe.

Pripojte použitia s dvojčinnými valcami (napr. spúšťanie kolies pluhu (E)) ku funkciám "zasúvanie“ (pravá strana SCV) a "vysúvanie“ (ľavá strana SCV) SCV.

Ak má hydromotor (G) vypúšťací otvor (F), je dôležité, aby bol pripojený ku vratnému otvoru R (L). Takto sa zaistí, že sa nenahromadí vysoký tlak oleja vnútri telesa hydromotora, čím by mohlo dôjsť k poškodeniu. Príklad (G) zobrazuje hydromotor zapojený cez ventil vonkajšieho okruhu - SCV. Nastavte prerušovaný prietok ventilom vonkajšieho okruhu.

Hydromotor (H) na náradí s nezávislou hydraulickou sústavou musí byť zapojený podľa vyobrazenia. Vratná vetva hydromotora a otvory ovládacieho ventilu (I) musia byť pripojené k otvorom (J, K a M) ventilu Power Beyond.

DÔLEŽITÉ: Ak sú tlakové a vratné vedenia hydromotora pripojené k SCV, na vratnom otvore je potrebné použiť ďalší spätný ventil. Týmto zabránite poškodeniu spôsobenému nesprávnou činnosťou ventilu vonkajšieho okruhu. Vždy, keď je ventil vonkajšieho okruhu v polohe plávania, vypnite hydromotor. Vďaka tomuto hydromotor dobehne postupne. Vypnutie, keď je ventil vonkajšieho okruhu v neutrálnej polohe prudko zastaví otáčavý pohyb a môže spôsobiť poškodenie hydromotora alebo príslušenstva.
