Montážne rámy pre čelný nakladač 620R/623R

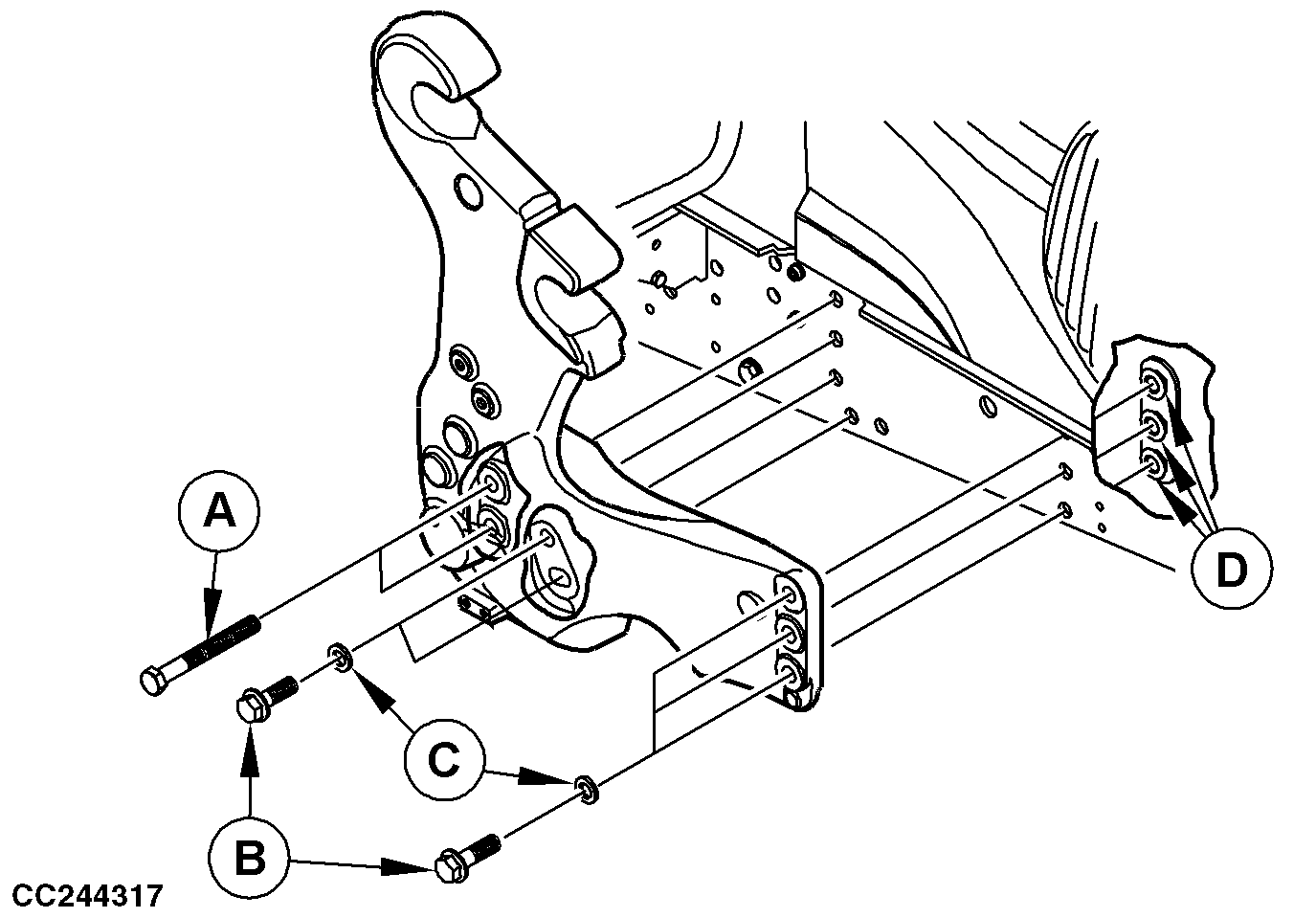

CC244317-UN-04JUN15

Spojovací materiál použitý na montážnych rámoch čelného nakladača John Deere™
Položka	Označenie	Štandardné	Rozmery	Identifikácia / Trieda	Povrchová úprava
(A)	Upevňovacia skrutka s prírubou	JDS121	M20 x 2,5 x 160	10.9	Zinok
(B)	Upevňovacia skrutka s prírubou	JDS121	M20 x 2,5 x 70	10.9	Zinok
(D)	Šesťhranná matica s prírubou	ISO4161	M20 x 2,5	10	Zinok

Spojovací materiál použitý na montážnych rámoch čelného nakladača John Deere™
Položka	Označenie	Štandardné	Vnútorný priemer	Vonkajší priemer	Hrúbka	Materiál	Povrchová úprava
(C)	Podložka	JDS130	21,4 mm (0,9 in.)	42 mm (1,5 in.)	5 mm (0,1 in.)	300HV	Zinok

DÔLEŽITÉ: Čelný nakladač skontrolovaný a schválený spoločnosťou John Deere je dostupný na trhu.

Pri montáži montážnych rámov čelného nakladača John Deere™ používajte iba predpísaný spojovací materiál, viď obrázok vyššie.

Pravidelne kontrolujte momenty utiahnutia upevňovacích skrutiek. Pri údržbe čelného nakladača postupujte podľa návodu na obsluhu a montážnych pokynov.

Položka	Rozmer	Špecifikácia
Upevňovacia skrutka s prírubou	Moment utiahnutia	620 Nm (457 lb-ft)
