Kontrolky STOP, Údržba a Informácie

POZNÁMKA:

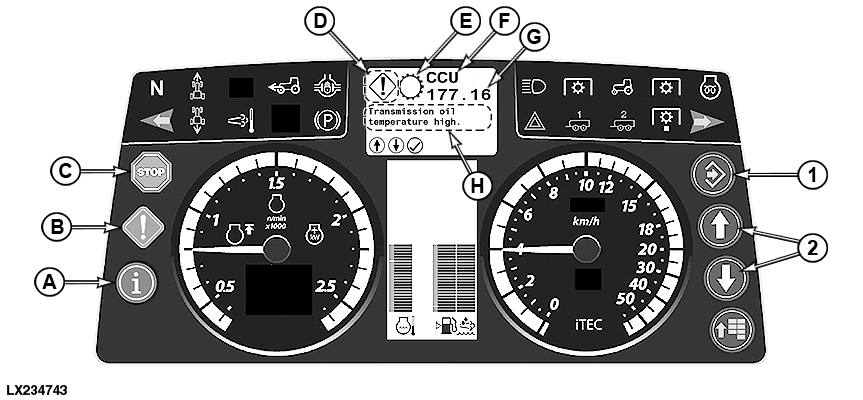

LX234743-UN-02JUL15

Diagnostické kódy porúch

A - Informačné upozornenie

B - Upozornenie obsluhy

C - Kontrolka STOP

D - Ikona Displej (Informácie, Údržba alebo STOP)

E - Ikona systému

F - Ovládací softvér

G - Diagnostický kód poruchy

H - Textové pole / riešenie

1 - Potvrdzovacie tlačidlo (potvrdenie, skrytie, uloženie a spustenie)

2 - Tlačidlá so šípkami (hore a dole)

Základné informácie diagnostického kódu poruchy sú zobrazené v textovom poli (H). Doplňujúce informácie je možné otvoriť pomocou tlačidiel posuvu (2).

Informácie pre vodiča sú zobrazené v textovom poli (H) bez ikonu displeja (D).

Kontrolka (C) pre STOP: Kontrolka bliká a zaznie neprerušovaný poplašný signál. Došlo k vážnej poruche, ktorá vyžaduje okamžitú pozornosť, aby nedošlo k poškodeniu traktora. Ikony systému (E), ovládacieho softvéru (F), diagnostického kódu poruchy (G) a riešenia (H) sú zobrazené na digitálnom displeji. Ak ovládací softvér zistí poruchu alebo stav "mimo dovoleného rozsahu“, zobrazí sa diagnostický kód pozostávajúci z ovládacieho softvéru a čísla. Čísla vľavo od desatinnej čiarky ukazujú poruchu a čísla vpravo od desatinnej čiarky ukazujú stav.

Ak situácia dovoľuje okamžite prerušiť činnosť, znížte otáčky motora na voľnobežné otáčky, potom vypnite motor a zapnite zapaľovanie tak, aby problém a riešenie mohli byť zobrazené na digitálnom displeji. Uložené kódy môže byť potrebné vyvolať, pozrite si oddiel o používaní diagnostiky, uložených kódov. Pred opätovným naštartovaním motora opravte poruchu.

Použite riešenie zobrazené na digitálnom displeji alebo navštívte autorizovaného predajcu, ak problém nie je možné vyriešiť.

Ak sa zobrazí buď požiadavka na údržbu alebo informácia, prepnite prevodovku do parkovacej polohy a vypnite motor.

Kontrolka (B) pre údržbu: Kontrolka bliká a poplašný signál zaznie päťkrát a signalizuje problém s výkonom alebo poruchu, ktorú je potrebné odstrániť čo najskôr. Pokračovanie v prevádzke môže spôsobiť prechod z upozornenia na údržbu na rozsvietenie kontrolky STOP. Ak opravu nevykonáte včas (servis, oprava, prevádzka pri iných podmienkach), výrazne sa zníži výkon a/alebo dôjde k poškodeniu stroja.

Kontrolka (A) pre informácie: Kontrolka trvale svieti a počas 2 sekúnd zaznie zvukový signál. Informuje, že bola zistená porucha. Prevádzka traktora môže pokračovať bez poškodenia, avšak výkon niektorých funkcií môže byť znížený.

Činnosť v inom režime môže napraviť a deaktivovať stav "mimo rozsah“. Ak je zobrazená požiadavka na údržbu alebo informačná kontrolka, v niektorých prípadoch je možné "potvrdiť“ a vymazať ich pomocou tlačidla Potvrdenie (1). Ak stav pretrváva, diagnostický kód sa môže zobraziť neskôr znova.
