Používanie a zadávanie diagnostických adries pomocou digitálneho displeja (zákaznícka úroveň)

LX234742
LX234742-UN-02JUL15

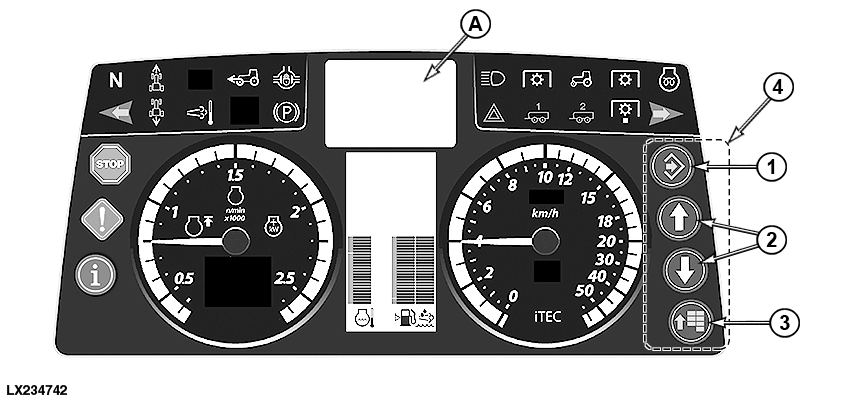

Prístrojová doska

1 - Potvrdzovacie tlačidlo (potvrdenie, skrytie, uloženie a spustenie)

2 - Tlačidlá so šípkami (hore a dole)

3 - Tlačidlo ponuky

4 - Klávesnica

A - Digitálny displej

Diagnostické kódy porúch a adresy dôležité pre zákazníka sú zobrazené na digitálnom displeji (A).

K prístrojovej doske získate prístup pomocou klávesnice.


Nastavenie diagnostickej adresy

  1. Stlačte tlačidlo PONUKA.

    LX1054061
    LX1054061-UN-27JUN12

    Hlavná strana

    POZNÁMKA: Ak sú na prístrojovej doske zobrazené diagnostické kódy alebo iné informácie, opakovane stlačte tlačidlo Potvrdenia, kým všetky diagnostické kódy a správy nie sú skryté.

    Rolovacími tlačidlami nalistujte stránku Prístup k diagnostike.

    POZNÁMKA: V závislosti na konfigurácii traktora sa môže meniť poradie zobrazených stránok.


  2. LX1054062
    LX1054062-UN-27JUN12

    Prístup k diagnostike

    Stlačte a podržte tlačidlo Ponuka a Vstup, až sa prístrojová doska prepne do diagnostického režimu.


  3. LX1054063
    LX1054063-UN-27JUN12

    Pre voľbu požadovaného ovládacieho softvéru použite tlačidlo Ponuka.

    LX1058314
    LX1058314-UN-27JUN12

    POZNÁMKA: Zoznam ovládacích softvérov sa môže odlišovať v závislosti na voliteľnej výbave.


  4. Pre pohyb v zozname adries použite rolovacie tlačidlá.

    LX1058315
    LX1058315-UN-27JUN12

    1 - Ovládací softvér

    2 - Adresa

    3 - Hodnota zvolenej adresy


  5. Zobrazenú hodnotu možno meniť len na vstupnej adrese.

    Na adrese, ktorej hodnota sa má zmeniť, stlačte tlačidlo Vstup.

    Rolovacími tlačidlami nastavte správnu hodnotu, potom stlačte tlačidlo Potvrdenie.

    Pre zrušenie alebo výstup stlačte a podržte tlačidlo Potvrdenia a tlačidlo Ponuka.

OULXA64,000381D-76-20150702
