Hydraulické stredové rameno (ak je k dispozícii)

DÔLEŽITÉ: Buďte opatrní, stredové rameno je ťažké a môže poškodiť hydraulické hadice a ďalšie komponenty, ak počas montáže alebo demontáže spadne.

DÔLEŽITÉ: Pred uvedením do činnosti skontrolujte nasledujúce:

• Pri zdvíhaní náradia dajte pozor, aby sa nedotklo traktora.

• Dbajte na nastavenia dĺžky stredového ramena a maximálnej výšky zdvihu.

LX234762-UN-29OCT15

LX315083-UN-10JAN18

Plynule nastavte hornú hranicu / ovládaciu páku 3. ventilu vonkajšieho okruhu

LX234760-UN-29OCT15

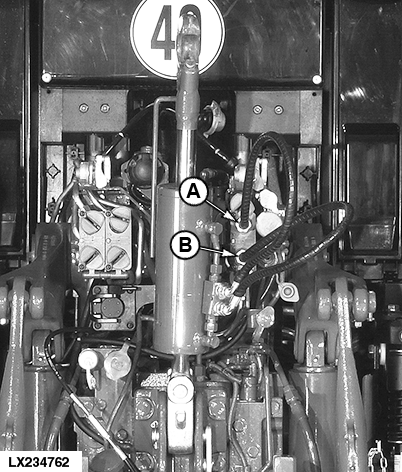

A - Pripojenie horného vedenia stredového ramena do 3. ventilu vonkajšieho okruhu hore (zasunuté)

B - Pripojenie dolného vedenia stredového ramena do 3. ventilu vonkajšieho okruhu dole (vysunuté)

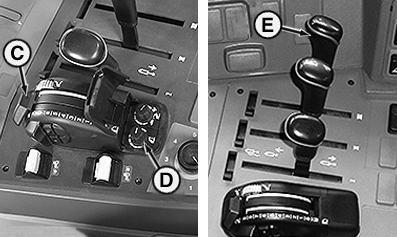

C - Regulácia hĺbky

D - Otočný ovládač výškového obmedzenia

E - Ovládacia páka 3. SCV

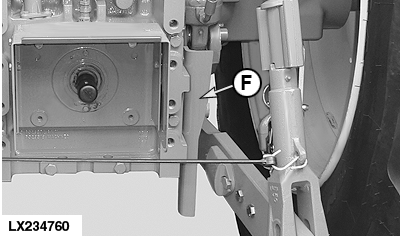

F - Vodiaca koľajnička

Dĺžka stredového ramena môže byť nastavená počas sedenia na sedadle vodiča pomocou 3. SCV.

Na hydraulicky ovládané stredové rameno je upevnená meracia tyč, ktorá slúži na uľahčenie nastavenia stredového ramena počas činnosti. K tomuto účelu sú na tyči značky na uľahčenie nastavenia. Tyč nie je možné používať ako držadlo počas transportu alebo v priebehu montáže a demontáže.

Hydraulické hadice veďte tak, aby boli slučky otočené smerom od oblasti prípojok stredového ramena.

Pripojte hornú hydraulickú hadicu (A) stredového ramena k hornej prípojke 3. SCV.

Pripojte dolnú hydraulickú hadicu (B) stredového ramena k dolnej prípojke 3. SCV.

DÔLEŽITÉ: Veľmi opatrne nastavte maximálnu výšku zdvihu, dbajte pri tom na zachovanie dostatočného odstupu od súčastí traktora. Pamätajte, že zasunutie hydraulického stredového ramena prisúva príslušenstvo bližšie k traktoru.

Regulátorom (C) ovládania hĺbky záberu príslušenstvo úplne nadvihnite. Opatrne nastavujte regulátor (D) obmedzenia výšky v MAX, kým sa nedosiahne najvyššia možná výška zdvihu príslušenstva.

Ak dôjde k vážnemu poškodeniu vodiacich koľajníc (F) na skrini vývodového hriadeľa, je potrebné vymeniť koľajnice za nové, aby nedošlo ku kontaktu stredového ramena s blokom hydrauliky.

DÔLEŽITÉ: Zasuňte hydraulické stredové rameno, ak ho nepoužívate.

Pri upevňovaní stredového ramena alebo jeho demontáži z traktora pamätajte na to, že stredové rameno je veľmi ťažké.
