CommandQuad™ PLUS – Nastavenie poklesu otáčok motora (používateľské nastavenie)

LX266674-UN-17DEC15

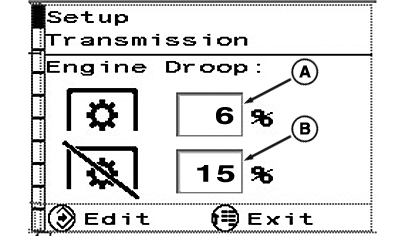

Nastavenie poklesu otáčok motora

LX266675-UN-15DEC15

LX1056690-UN-04JUL12

A - Pokles otáčok motora so zapnutým vývodovým hriadeľom

B - Pokles otáčok motora s vypnutým vývodovým hriadeľom

C - Predpokladaná záťaž s vývodovým hriadeľom v prevádzke

D - Predpokladaná záťaž pre prevádzku zadného ťažného zariadenia

E - Predpokladaná záťaž pre prácu s ventilmi vonkajšieho okruhu (ovládanými elektronicky)

1 - Tlačidlo Potvrdenie

2 - Tlačidlo so šípkou hore

3 - Tlačidlo so šípkou nadol

4 - Tlačidlo Ponuka

Ak sú otáčky motora pod zaťažením znížené, nastaviteľné automatické ovládanie zaistí napr. zaradenie nižšieho prevodového stupňa, aby otáčky motora udržal pri práci vývodového hriadeľa na konštantnej úrovni. Pokles otáčok motora závisí od nastavenia, ktoré zodpovedá percentuálnemu pomeru aktuálnych otáčok.

Príklad: Ak je pokles otáčok motora nastavený na 10 % pri otáčkach približne 1930 ot./min., prevodovka podradí o jeden prevodový stupeň, keď otáčky klesnú na približne 1740 ot./min. Toto korešponduje s poklesom otáčok vývodového hriadeľa z 540 na 490 ot./min.

Pokles otáčok motora má tiež vplyv na radenie nahor v používateľskom režime. Čím vyššia je hodnota poklesu otáčok motora, tým skôr dôjde k zaradeniu vyššieho prevodového stupňa.

POZNÁMKA: Pri zapnutom alebo vypnutom zadnom vývodovom hriadeli môžete percento poklesu otáčok motora nastaviť takto:

– zapnutý zadný vývodový hriadeľ; od 6 % do 40 %,

– vypnutý zadný vývodový hriadeľ; od 20 % do 40 %,

Nastavenie poklesu otáčok motora nastavíte opakovaným stláčaním tlačidla (4), kým sa nezobrazí stránka.

POZNÁMKA: Obsluhou nastavené nastavenia nemajú vplyv na automatický režim.

V automatickom režime sa pokles otáčok motora nastavuje automaticky.

Pomocou tlačidiel so šípkou (2) alebo (3) zvoľte požadovanú vstupnú oblasť a stlačte tlačidlo Potvrdenie (1).

Pomocou tlačidiel so šípkami plynulo nastavte požadované percentá.

Voľbu uložte stlačením tlačidla Potvrdenie.

Pre ukončenie stlačte tlačidlo (4).

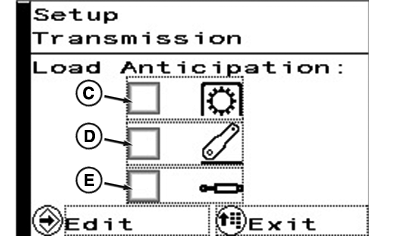

Nastavenie otáčok motora pre dodatočnú predpokladanú záťaž (používateľské nastavenie)

POZNÁMKA: Obsluhou nastavené nastavenia nemajú vplyv na automatický režim.

V automatickom režime je predpokladanie zaťaženia vždy aktívne.

Toto nastavenie sa používa na nastavenie dodatočného predpokladaného zaťaženia pri týchto činnostiach:

(C) – Činnosť vývodového hriadeľa (predný alebo zadný vývodový hriadeľ)

(D) – Činnosť zadného ťažného zariadenia

(E) – Činnosť ventilov SCV (ovládaných elektronicky)

Ak sa otáčky motora znížia z dôvodu zaťaženia a dôjde ku zapnutiu predného a/alebo zadného vývodového hriadeľa, otáčky motora sa opäť trvalo zvýšia.

Pri aktivácii závesu alebo elektronicky ovládaných ventilov vonkajšieho okruhu (SCV) sa otáčky motora nakrátko zvýšia.

Príslušnú funkciu aktivujete alebo deaktivujete opakovaním stláčaním tlačidla Ponuka (4), kým sa nezobrazí stránka.

Pomocou tlačidiel so šípkou (2) alebo (3) zvoľte zaškrtávacie políčko (A) požadovanej funkcie a stlačte tlačidlo Potvrdenie (1).

Voľbu uložte stlačením tlačidla Potvrdenie.

Pre ukončenie stlačte tlačidlo (4).
