Prevodovka CommandQuad™ PLUS - Začiatočné prevodové stupne

Skupiny	Možné začiatočné prevodové stupne
A, B, C, D	1 až 4
B-E (pre prevodovky s 5 rozsahmi)	B1 až D4
B-F (pre prevodovky so 6 rozsahmi)	B1 až D4

Príklad: Ak ste ako začiatočný prevodový stupeň pre rozsah BCD(E) zvolili B3, vždy po stlačení tlačidla BCD(ED) prevodovka predvolene zaradí stupeň B3. Odtiaľ môže operátor zaradiť ľubovoľný rozsah a stupeň od B1 do D4, ale začiatočný bod bude ten, ktorý naprogramoval operátor.

LX1056690-UN-04JUL12

LX266680-UN-16DEC15

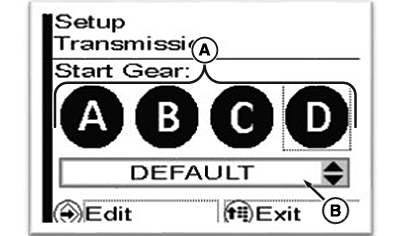

Zobrazený začiatočný prevodový stupeň pre rozsahy A až D na prevodovkách 24/24

LX266681-UN-16DEC15

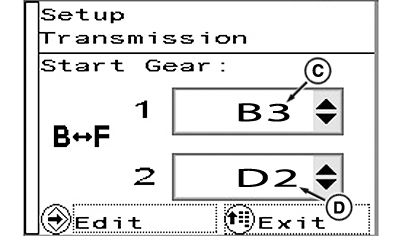

Zobrazený začiatočný prevodový stupeň pre rozsah BE na prevodovkách 24/24

1 - Tlačidlo Potvrdenie

2 - Tlačidlo so šípkou hore

3 - Tlačidlo so šípkou dole

4 - Tlačidlo Ponuka

A - Voľba prevodového stupňa

B - Nastaviť začiatočný prevodový stupeň

C - Nastaviť/vybrať začiatočný prevodový stupeň 1“

D - Nastaviť/vybrať počiatočný prevodový stupeň 2“

1. Opakovane stláčajte tlačidlo Ponuka (4), pokiaľ sa nezobrazí stránka.

2. Pomocou tlačidiel so šípkami (2) alebo (3) zvoľte zaškrtávacie pole (A) a stlačte tlačidlo Potvrdenie (1).

3. Pomocou tlačidiel so šípkami vyberte požadované nastavenie (B).

4. Voľbu uložte stlačením tlačidla Potvrdenie.

5. Pre ukončenie stlačte tlačidlo Ponuka (4).
