CommandQuad™ PLUS – Zastavenie a zaparkovanie traktora

POZOR: Zabráňte poraneniu spôsobenému stratou kontroly nad traktorom. Pri prevádzke na cestách spriahnite brzdové pedále (A).

POZNÁMKA: AutoClutch je automatická funkcia spojky, ktorá prerušuje prenos výkonu medzi motorom a prevodovkou pri stlačení obidvoch brzdových pedálov.

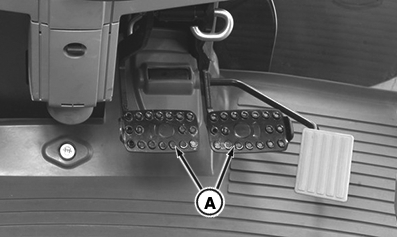

LX266784-UN-01FEB16

Na obrázku prevádzková brzda s brzdou riadenia

LX266663-UN-14DEC15

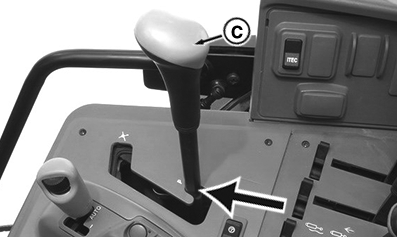

LX266789-UN-01FEB16

A - Brzdové pedále

B - Páka voľby smeru jazdy

C - Páka parkovacieho blokovania

1. Ovládač dodávky paliva nastavte na nízke otáčky motora.

   1. Ak je funkcia AutoClutch vypnutá, stlačte obidva brzdové pedále a pedál spojky.

   2. Ak je funkcia AutoClutch zapnutá, stlačte obidva brzdové pedále. Nemusíte stláčať pedál spojky. Brzdy aktivujú funkciu AutoClutch (automatická funkcia spojky).

2. Zastavte traktor.

3. Posuňte páku voľby smeru jazdy (B) do neutrálnej polohy a pomocou páky parkovacieho blokovania (C) aktivujte parkovacie blokovanie.

4. Náradie spusťte na zem a vypnite zadný vývodový hriadeľ.

5. Zastavte motor a vytiahnite kľúč zo spínacej skrinky.

Zastavenie traktora pomocou funkcie AutoClutch

POZNÁMKA: Funkcia AutoClutch sa deaktivuje, ak je stlačená brzda jednotlivého kolesa a otáčky motora sú súčasne vyššie ako cca 900 ot./min. Toto znamená: Keď stlačíte jeden brzdový pedál, aby ste zatočili, funkcia AutoClutch bude vypnutá, kým budú otáčky motora vyššie ako 900 ot./min.

Stlačte obidva brzdové pedále. Brzdy aktivujú funkciu AutoClutch. Po uvoľnení bŕzd bude traktor znovu akcelerovať na prednastavenú rýchlosť.

POZOR: Zabráňte zraneniu osôb. Brzdenie traktora pri vyšších otáčkach motora bude vyžadovať vyvinutie väčšej sily na pedál ako brzdenie pri nízkych otáčkach motora.

Zabráňte možnému zraneniu pri prudkom alebo neočakávanom zrýchlení. Po uvoľnení prevádzkovej brzdy traktor automaticky zrýchli na prevolenú rýchlosť.

Používanie NEUTRÁLNEJ polohy

Neutrálna poloha prevodovky sa dosiahne (s motorom v činnosti) posunutím páky voľby smeru jazdy (B) do neutrálnej polohy. Traktor sa bude v neutrálnej polohe voľne pohybovať.

Používanie parkovacieho blokovania

POZOR: Pred odstavením traktora vždy zapnite parkovacie blokovanie (viď šípka).

Na udržanie traktora v nehybnosti a zabránenie samovoľného pohybu pomocou páky (viď šípka) aktivujte parkovacie blokovanie. Parkovacie blokovanie nesmie byť zapnuté, kým sa traktor nezastavil. To udržiava zaťaženie na prevodovke na minime.
