Komfortné vzduchové sedadlo – MSG95G a MSG95GL

POZOR: Hrozí nebezpečenstvo zranenia spôsobeného obmedzeným priestorom!

Nasledujúce faktory môžu predstavovať riziko pomliaždenia pri nastavovaní sedadla:

• Objekty umiestnené v kabíne.
• Prídavné vybavenie v kabíne.
• Malá vzdialenosť od priľahlých súčastí.

Traktor musí stáť pri nastavovaní sedadla.

Sedadlo nastavte do polohy, v ktorej nemôže dôjsť k neželanému kontaktu s ovládacím prvkami a ďalšími komponentmi.

Pri jazde s traktorom vždy vyrovnajte a zaistite sedadlo vodiča v smere jazdy.

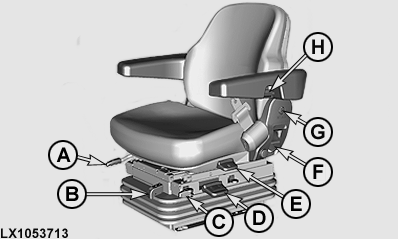

LX1053713-UN-27JUL11

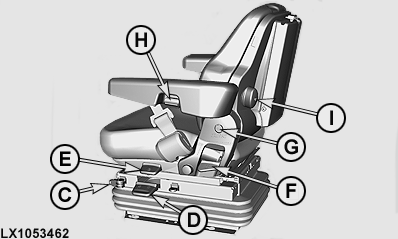

LX1053462-UN-27JUN12

A – Pozdĺžne nastavenie polohy

Potiahnite páku (A) smerom hore a posuňte sedadlo do požadovanej polohy. Páku nechajte zapadnúť na miesto.

B — Stupnica indikátora nastavenia hmotnosti a výšky

Zelená značka na stupnici označuje, či je nastavenie hmotnosti alebo výšky správne.

C – Nastavenie odpruženia v pozdĺžnom smere

• Páka (C) vpredu – zablokovanie pozdĺžneho odpruženia
• Páka (C) vzadu – pozdĺžne odpruženie je aktívne

D – Nastavenie hmotnosti

Hmotnosť vodiča sa dá nastaviť, len ak vodič sedí na sedadle.

1. Naštartujte motor a sadnutím na sedadlo vyviňte tlak na pružinu sedadla.
2. Potiahnite páku (D) nahor alebo ju stlačte nadol, kým sa na stupnici ukazovateľa (B) nezobrazí zelená značka.

POZNÁMKA: Dá sa nastaviť na hmotnosti od 50 do 130 kg (110 až 285 lb).

D – Nastavenie výšky

Po nastavení hmotnosti možno sedadlo nastaviť na akúkoľvek výšku.

1. Výšku nastavíte potiahnutím páky (E) nahor až nadoraz alebo jej zatlačením nadol. Na stupnici ukazovateľa (B) by sa mala zobraziť zelená značka.
2. Po dosiahnutí hornej alebo spodnej hranice nastavte výšku o niečo nižšie alebo vyššie. Zaručí sa tým minimálny rozsah pohybu nahor a nadol (odpruženie).

E – Nastavenie otáčania

DÔLEŽITÉ: Pri nastupovaní a vystupovaní používajte len otočenie doľava.

Sedadlo možno v závislosti od modelu otočiť doprava a možno doľava.

Zdvihnite páku (E) a otočte sedadlo do požadovanej polohy. Stlačte páku nadol a sedadlo automaticky zapadne do nasledujúcej aretovanej polohy.

POZNÁMKA: Ak je súčasťou vybavenia viacfunkčná páka na opierke ruky, otočte sedadlo doľava iba do prvej aretovanej polohy. Zabráňte kolíziám s volantom.

F – Nastavenie sklonu zadného operadla

Páku (F) potiahite nahor a podržte ju. Nakloňte operadlo do požadovanej polohy a nechajte páku počuteľne zapadnúť späť.

G – Nastavenie výšky opierok rúk

Odmontujte kryt (G) na obidvoch stranách a uvoľnite šesťhranné matice. Posuňte opierky rúk do požadovanej polohy a utiahnite šesťhranné matice.

H – Nastavenie sklonu opierok rúk

Sklon nastavte pomocou otočného regulátora (H). Ak chcete opierku ruky znížiť o 30 °, nastavovač sklonu opierky (H) ruky zatlačte do opierky.

I – Nastavenie bedernej opierky na zadnom operadle

Na nastavenie polohy bedrovej opierky použite otočný regulátor (I).
