Bezpečná výmena kolesových závaží

POZOR: Montáž kolesových závaží prenechajte autorizovanému predajcovi John Deere. Nesprávne používanie môže mať za následok zranenie osôb.

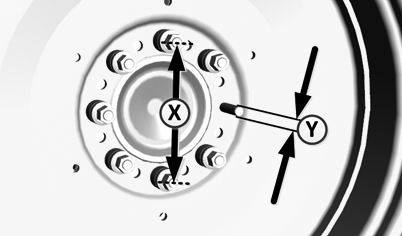

DÔLEŽITÉ: Uťahovacie momenty montážnych prvkov závisia od priemeru kružnice skrutky (X) a rozmeru závitu (Y).

Uťahovacie momenty nájdete v tabuľke.

LX299248-UN-26JUL17

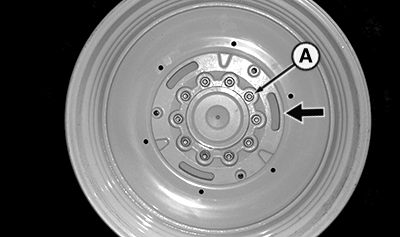

Upevňovacie skrutky (A), základné závažie ku kolesu

LX267012-UN-14DEC16

Zobrazené základné závažie s priemerom 335 mm

Uťahovací moment montážnych prvkov, základné závažie ku kolesu
∅ 335 mm, M22 x 1,5 ..............	600 Nm (445 lb-ft)
∅ 275 mm, M20 x 1,5 ..............	500 Nm (370 lb-ft)
∅ 203 mm, M20 x 1,5 ..............	500 Nm (370 lb-ft)

DÔLEŽITÉ: Montážne skrutky (A) základného závažia znovu utiahnite po 3 hodinách prevádzky a potom znovu po 10 hodinách prevádzky.

Montážne skrutky (A) potom kontrolujte v rovnakých intervaloch ako skrutky kolies.

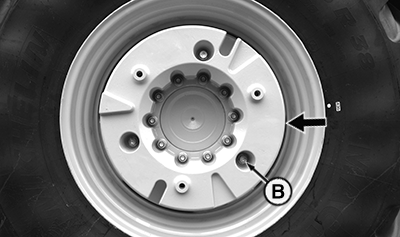

Upevňovacie skrutky (B), kolesové závažie ku základnemu závažiu alebo ku kolesovému závažiu

LX267013-UN-14DEC16

Zobrazené kolesové závažie s priemerom 335 mm

Uťahovací moment montážnych prvkov, kolesové závažie
∅ 335 mm, M20 x 1,5 ..............	500 Nm (370 lb-ft)
∅ 275 mm, M20 x 1,5 ..............	500 Nm (370 lb-ft)
∅ 203 mm, M20 x 1,5 ..............	500 Nm (370 lb-ft)

DÔLEŽITÉ: Skontrolujte upevňovacie skrutky pre každé kolesové závažie po každých 100 prevádzkových hodinách.
