Pripojenie prídavného závažia na základné závažie

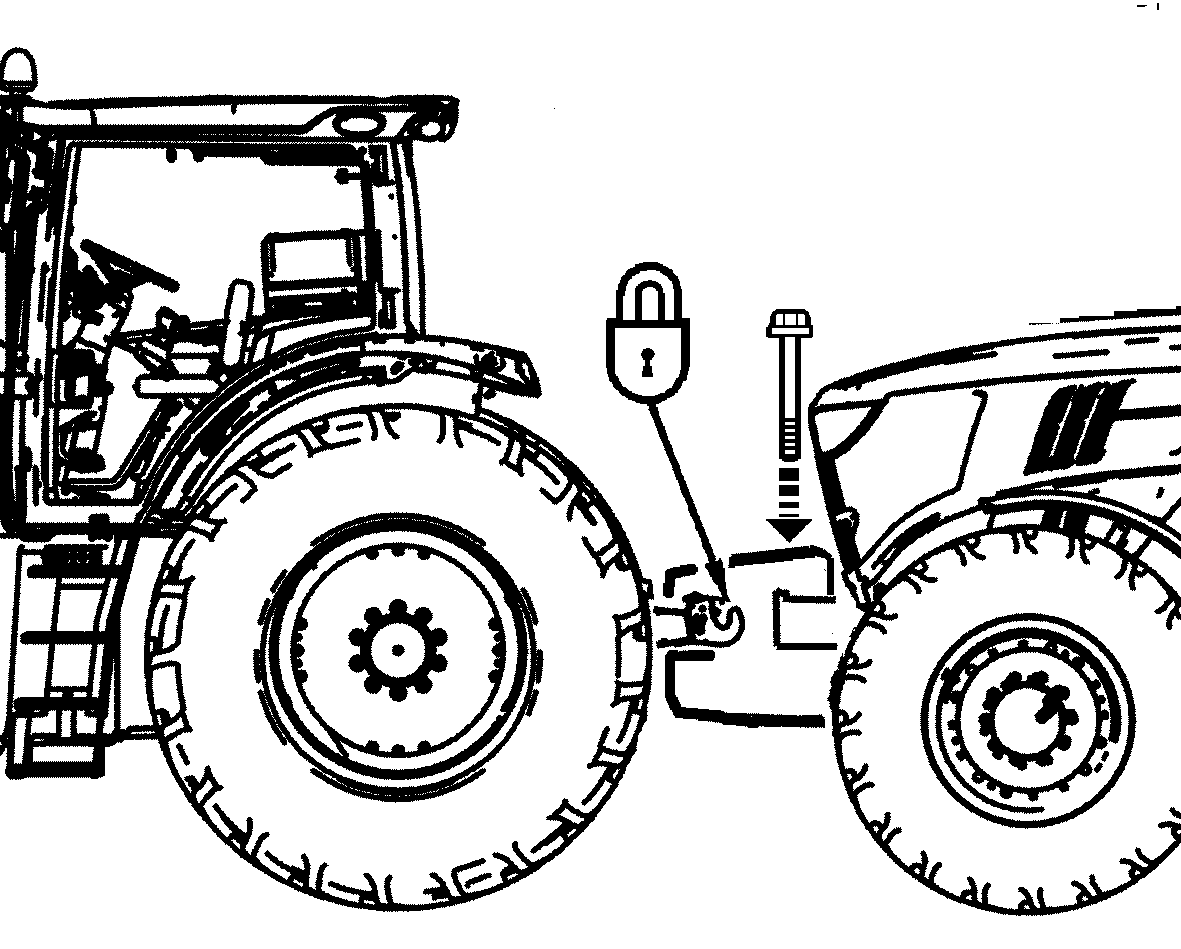

Umiestnenie prídavného závažia s druhým traktorom

LX1046223-UN-13JUL11

POZOR: Presvedčite sa, že sa nikto nenachádza v nebezpečnom pásme.

POZOR: Traktor, ktorý má prevziať prídavné závažie, aktivujte parkovacie blokovanie.

POZOR: Zvoľte polohovú reguláciu pre záves pomocného traktora.

POZOR: Ubezpečte sa, že záchytné háky na ramenách závesu sú upevnené.

DÔLEŽITÉ: Montáž na prednej časti vozidla je dovolená na traktoroch s pohonom predných kolies!

DÔLEŽITÉ: Dodržiavajte prípustné zaťaženia náprav a nosnosť pneumatík a ráfikov. Pozri Návod na obsluhu a pokyny od výrobcu.

DÔLEŽITÉ: Pri montáži nepoužívajte stredové rameno.

POZNÁMKA: Po montáži prídavného závažia už nie je možné použiť bežné, dodatočné predné závažia. Výnimkou je súprava prídavných závaží 180 kg (400 lb).

1. Zaveste prídavné závažie na ramená závesu akéhokoľvek vhodného traktora.

   DÔLEŽITÉ: Pri montáži nepoužívajte stredové rameno.

2. Zacúvajte traktorom pred traktorom, ku ktorému bude prídavné závažie pripojené.

3. Spusťte prídavné závažie na základné závažie a nechajte ho počuteľne zapadnúť na miesto.

   POZOR: Nechajte prídavné závažie zavesené, dokiaľ upevňovacia matica nebola úplne zaskrutkovaná a pevne uložená. Ubezpečte sa, že upevňovacia matica (A) prilieha ku základnému závažiu.

4. Nasaďte upevňovaciu skrutku a utiahnite ju na 300 Nm (220 lb-ft).


   LX013465-UN-03APR96

---




5. Umiestnite upevňovaciu maticu (A) úplne ku základnému závažiu.

6. Teraz odpojte ramená závesu traktora vykonávajúceho pripojenie a čap pre nasadenie závažia zaskrutkujte čo najviac to bude možné.

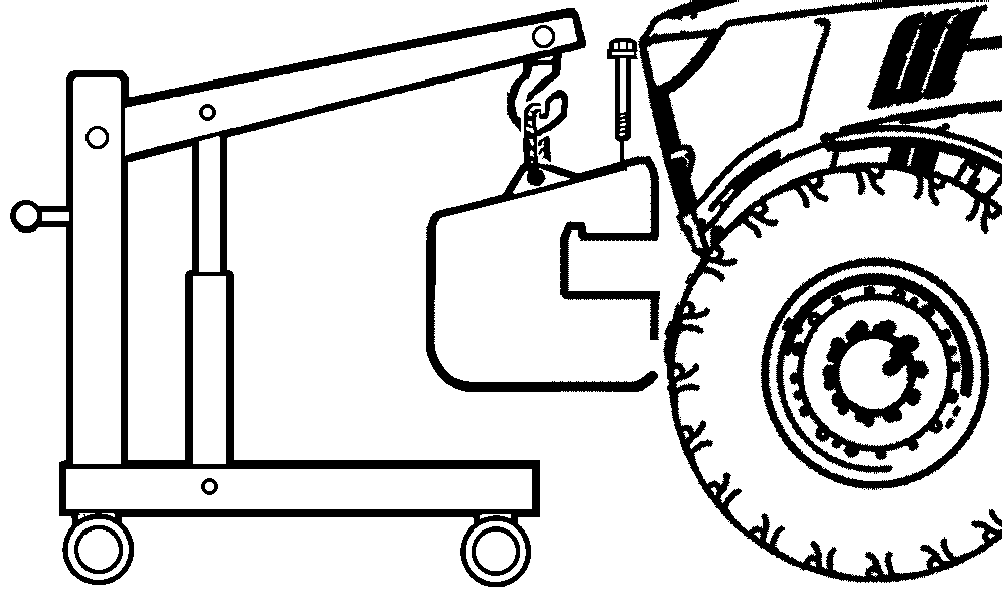

Pripojenie prídavného závažia pomocou žeriavu alebo vhodného zdvíhacieho zariadenia

LX1046224-UN-13JUL11

POZOR: Pri použití obvyklých zdvíhacích zariadení sa presvedčite o ich dostatočnej nosnosti.

POZOR: Používajte iba schválené zdvíhacie zariadenia.

1. Závažie zaveste v priliatom závesnom oku.

2. Spusťte prídavné závažie na základné závažie a nechajte ho počuteľne zapadnúť na miesto.

   POZOR: Nechajte prídavné závažie zavesené, dokiaľ upevňovacia matica nebola úplne zaskrutkovaná a pevne uložená. Ubezpečte sa, že upevňovacia matica je oproti základnému závažiu.

3. Namontujte upevňovaciu skrutku a utiahnite ju na 300 Nm (220 lb-ft).

4. Umiestnite upevňovaciu maticu (A) úplne ku základnému závažiu.

5. Odpojte zdvíhacie zariadenie.
