Montáž predných závaží

Možno montovať jedno základné závažie (A) a až 18 doplnkových závaží (D).

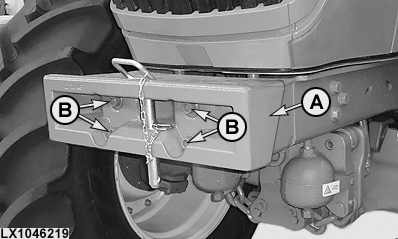

LX1046219-UN-22JUN11

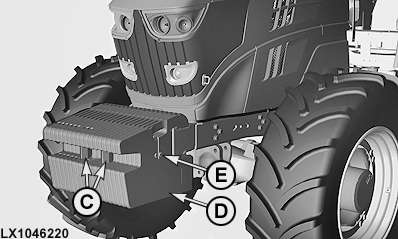

LX1046220-UN-22JUN11

A - Základné závažie

B - Upevňovacie skrutky

C - Čeľusť

D - Prídavné závažia

E - Skrutky

DÔLEŽITÉ: Utiahnite upevňovacie skrutky (B) základného závažia (A) momentom 600 Nm (440 lb-ft) a skrutky (E) prídavných závaží (D) momentom 230 Nm (170 lb-ft).

Na traktor môže byť namontovaných až 18 prídavných závaží (D).

V EÚ a Severnej Amerike sa dodávajú a montujú odlišné predné závažia.

Oblasť	Hmotnosť prídavného závažia	Hmotnosť s 18 prídavnými závažiami
EÚ, obj. č.: L38451..............	50 kg (110 lb)	900 kg (1980 lb)
Severná Amerika, obj. č.: R127764 ..............	43 kg (95 lb)	774 kg (1710 lb)

Pri každom zvýšení hmotnosti závažia o 10 kg (22 lb) sa zaťaženie na prednú nápravu zvýši o 12 kg (26,5 lb).

DÔLEŽITÉ: Ak sa použije šesť alebo viac doplnkových závaží, musia sa namontovať do tvaru čeľuste (C).

Čeľusťové závesné zariadenie sa môže používať na posúvanie a vlečenie iba na vozovkách s pevným povrchom.
