Trojdielna predná náprava (verzia 2) – Poznámky k nastavovaniu dorazov riadenia – 750 a 755

DÔLEŽITÉ: Uvedené nastavenia sú vzhľadom k odchýlkam rozmerov pneumatík približné.

DÔLEŽITÉ: Pre nastavenie dorazu riadenia pre užšie rozchody kolies môžete súpravu dorazu riadenia AL225331 pre trojdielnu prednú nápravu (verzia 2).

DÔLEŽITÉ: Požadované hodnoty dorazov riadenia nájdete v jednej z tabuliek uvedených nižšie:

• "Trojdielna predná náprava (verzia 2) - Nastavovanie pevných blatníkov a dorazov riadenia"

• "Trojdielna predná náprava (verzia 2) - Nastavovanie otočných blatníkov a dorazov riadenia"

Pozri príslušný typ prednej nápravy na ďalších stránkach.

LX1053442
LX1053442-UN-23MAY12

LX1056914
LX1056914-UN-27JUN13

Súprava dorazu riadenia AL225331 pre užšie rozchody kolies

  1. Pred nastavením polôh dorazov riadenia nastavte blatníky (ak sú súčasťou vybavenia) a rozchody kolies.

  2. Správna poloha dorazov riadenia pre konkrétne rozmery pneumatík a šírky rozchodov kolies sú uvedené v tabuľke "Trojdielna predná náprava (verzia 2) – Nastavenie blatníkov a dorazov riadenia" príslušnej prednej nápravy.

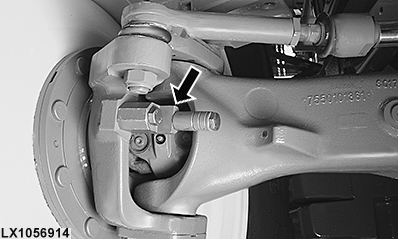

  3. Zmerajte dĺžku skrutky (a) podľa obrázka. Tým určíte správnu polohu dorazov riadenia. Je nutné dodržať minimálnu hĺbku zaskrutkovania dorazov riadenia 10 mm (0.4 in.).

    Ak dĺžka dorazov riadenia nie je dostatočná, je možné použiť nadstavec dorazu. Obráťte sa na autorizovaného predajcu.

    DÔLEŽITÉ: Pri nastavovaní dorazov riadenia majte na zreteli nasledovné:

    Dĺžka dorazovej skrutky (M16)

    Až do 80 mm
    (3.1 in.)

    Od 85 mm
    (3.3 in.) a väčšie

    Súprava dorazu riadenia

    bez

    s AL225331

    Výška matice (M16)

    H = 13 mm (0.51 in.)

    —

    Špecifikácie krútiacich momentov

    120 ± 10 Nm
    (89 ± 7 lb.-ft.)

    —

  4. Zaisťovacie matice dorazov riadenia utiahnite predpísaným momentom.

  5. Koleso otočte úplne doprava. Puzdrom kĺbu päťkrát narazte do zarážky riadenia. Postup zopakujte na ľavej strane.

  6. Znova utiahnite upevňovacie matice dorazu riadenia predpísaným momentom.

  7. Vôľu volantu skontrolujte jeho otočením úplne doľava a potom úplne doprava.

DÔLEŽITÉ: Pri každom nastavení dodržujte nasledujúce pokyny:

• Nastavte vypínací uhol pre automatickú aktiváciu a deaktiváciu pohonu predných kolies. Pozrite si časť "Zapnutie pohonu predných kolies" v oddiele 50A.

• Skontrolujte dodržanie požadovaných vzdialeností, pozrite si časť "Zabránenie kontaktu predného kolesa alebo blatníka so súčasťami traktora“ v oddiele 80.

OULXA64,00040AB-76-20190927
