Nadvihnutie traktora – Zdvíhacie body

Zdvíhacie body – Zhrnutie

Obrázky ukazujú odporúčané zdvíhacie body na zdvíhanie traktora. Použite stabilný zdvihák s dostatočnou nosnosťou. Pozrite si časť "Zaťaženia a hmotnosti" v oddiele 500A.

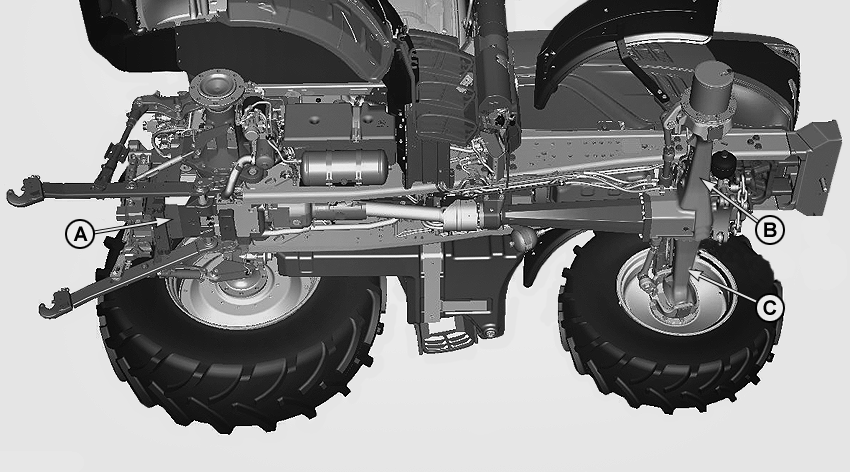

LX1057721-UN-15JUN12

A – Nadvihnutie zadnej časti traktora, napr. na odmontovanie zadných kolies

B – Nadvihnutie pravého konca nápravy, napr. na demontáž pravého predného kolesa

C – Nadvihnutie ľavého konca nápravy, napr. na demontáž ľavého predného kolesa

Zdvíhacie body, vpredu v strede traktora

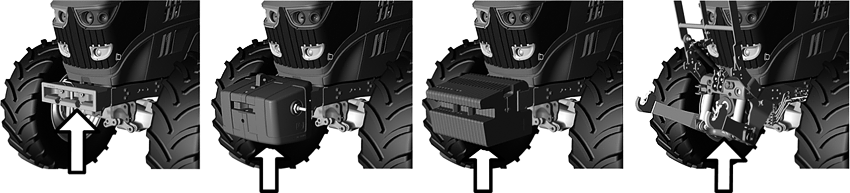

LX1057719-UN-15JUN12

Zdvíhanie prednej časti traktora uprostred (podľa vybavenia traktora)

Zdvíhacie body vzadu

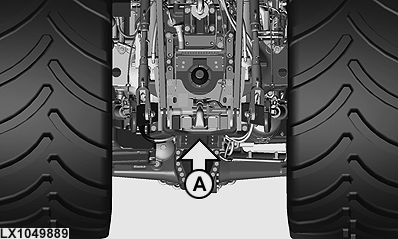

LX1049889-UN-11FEB11

So závesom jednonápravového prívesu

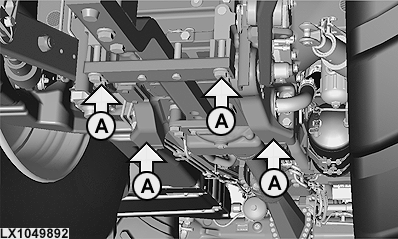

LX1049892-UN-11FEB11

Bez závesu jednonápravového prívesu

Zdvíhacie body prednej nápravy

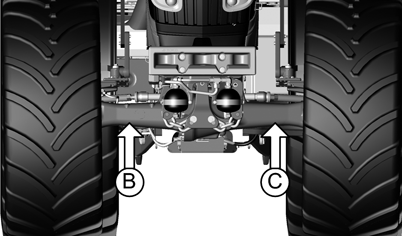

LX1057720-UN-15JUN12

Zdvíhanie nápravy pri výmene predného kolesa

B - Zdvihnite pravý koniec nápravy na demontáž pravého predného kolesa

C - Zdvihnite ľavý koniec nápravy na demontáž ľavého predného kolesa

Autorizované a schválené zdvíhacie zariadenia

POZOR: Používajte len autorizované, schválené zdvíhacie zariadenia.

Traktor zdvíhajte iba na pevnom, vodorovnom povrchu.

Pred vykonaním akejkoľvek ďalšej práce na traktore, najprv traktor zaistite pomocou vhodných podopieracích stojanov. V rámci pôsobnosti Európskej únie sú povolené iba zdvíhacie zariadenia s certifikáciou CE.

POZNÁMKA: Vhodné podopieracie stojany získate od dodávateľa vybavenia pre autoservisy. Mimo rozsah pôsobnosti EÚ sú uvedené podopieracie stojany (bez certifikácie CE) dostupné prostredníctvom distribučného kanálu John Deere™.

JT07211-UN-14DEC06

Príklad: JT02043 alebo JT02044

JT02043 - Podopierací stojan, 482 až 736 mm (19 až 29 in.)

JT02044 - Podopierací stojan, 863 až 1117 mm (34 až 44 in.)

LX1049890-UN-11FEB11

Príklad, podopierací stojan JT02043

LX1053310-UN-23SEP11

Príklad, podopierací stojan JT02044
