Zadný vývodový hriadeľ - Výmena koncovky zadného vývodového hriadeľa

POZOR: Zapnite parkovacie blokovanie a zastavte motor. Vytiahnite kľúč zo spínacej skrinky, aby sa zabránilo neoprávnenej manipulácii.

Zadný vývodový hriadeľ môže byť prevádzkovaný s rôznymi koncovkami zadného vývodového hriadeľa.

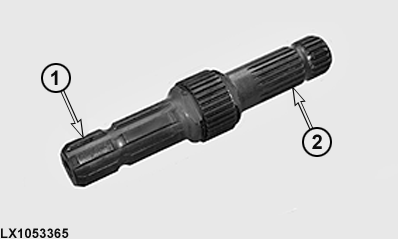

LX1053365-UN-16JAN12

1 - Typ 1 / 6 drážok

2 - Typ 2 / 21 drážok

Koncovka vývodového hriadeľa	Menovitý výkon náradia
Typ 1 / 6 drážok pri 540 ot./min..............	až do 70 kW
Typ 1 / 6 drážok pri 1000 ot./min..............	až do 92 kW
Typ 2 / 21 drážok pri 1000 ot./min..............	až do 115 kW

Na zmenu koncovky vývodového hriadeľa, vypnite motor a odstráňte všetky nečistoty z koncovky.

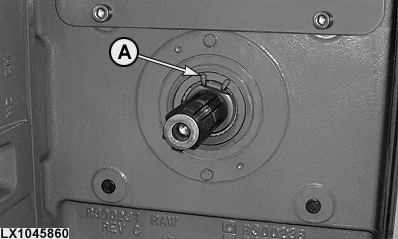

LX1045860-UN-09FEB11

A - Rozperný poistný krúžok

Kliešťami stlačte poistný krúžok (A) a odmontujte koncovku vývodového hriadeľa spoločne s poistným krúžkom.

Pred montážou koncovky vývodového hriadeľa, vyčistite ju a namažte tukom John Deere SD POLYUREA.

Pri montáži umiestnite poistný krúžok (A) do drážky v koncovke vývodového hriadeľa a stlačte ho kliešťami, potom namontujte koncovku do puzdra vývodového hriadeľa. Skontrolujte, či poistný krúžok (A) správne prilieha.

S motorom vypnutým musí byť možné otočiť koncovku vývodového hriadeľa rukou.
