Prevodovka PowrQuad™ PLUS – Nastavenia
LX1056690-UN-04JUL12
Navigačné tlačidlá
1 - Tlačidlo Potvrdenie
2 - Tlačidlo so šípkou hore
3 - Tlačidlo so šípkou dole
4 - Tlačidlo Ponuka
A — Voľba pomeru jazdy vpred/vzad

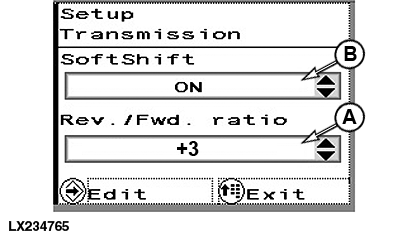

LX234765-UN-11NOV15
Strana Prevodovka, pomer jazdy vpred/vzad
A - Vstupná oblasť pre pomer jazdy vpred/vzad
B - Vstupná oblasť pre SoftShift
Na digitálnom displeji je možné zvoliť pomer v rozsahu +3 až -3.Pre nastavenie zvoľte vstupnú oblasť (A) a stlačte tlačidlo Potvrdenie (1).
Použite tlačidlá so šípkou (2) alebo (3) pre voľbu požadovaného pomeru.
Voľbu uložte stlačením tlačidla Potvrdenie.
Pre ukončenie stlačte tlačidlo (4).
POZNÁMKA: Po aktivácii automatického prepínania prevodových stupňov bude mať naprogramovaný najvyšší možný prevodový stupeň prioritu nad zvoleným pomerom.
B – Radenie SoftShift pri zmene prevodových stupňov
Ak je aktívna funkcia SoftShift (B), otáčky motora sa dočasne prispôsobia elektronikou, aby sa dosiahlo plynulejšie radenie prevodových stupňov.
Dostupné sú tieto oddiely:
|
SoftShift |
Prispôsobovanie otáčok pri radení |
|
ZAPNUTÉ |
- vždy aktívne |
|
Vypnuté |
- neaktívne |
|
Auto |
- aktívne, ak je vývodový hriadeľ vypnutý - neaktívne, ak je vývodový hriadeľ zapnutý |
Pre nastavenie zvoľte vstupnú oblasť (B) a stlačte tlačidlo Potvrdenie (1).
Pomocou tlačidla so šípkou (2) alebo (3) vyberte vstupnú oblasť (B) a vyberte požadované nastavenie.
Voľbu uložte stlačením tlačidla Potvrdenie.
Pre ukončenie stlačte tlačidlo (4).
D — Prispôsobenie rýchlosti jazdy pri zmene rozsahov

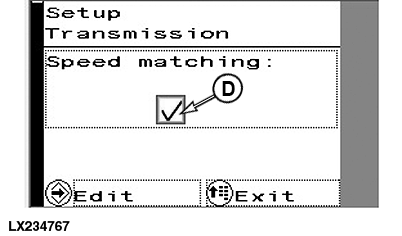

LX234767-UN-11NOV15
Stránka Prevodovka, Prispôsobenie rýchlosti jazdy
D - Vstupná oblasť pre prispôsobenie rýchlosti jazdy
Ak je aktivované prispôsobenie rýchlosti jazdy, pri zmene rozsahov pri rýchlosti jazdy 7 km/h (4.4 mph) alebo vyššej, prevodovka automaticky zaradí prevodový stupeň odpovedajúci rýchlosti jazdy. Táto automatická funkcia môže byť vyradená stlačením tlačidla na radiacej páke pri zmene rozsahu prevodov.Pre aktiváciu alebo deaktiváciu zvoľte zaškrtávacie políčko (D) a stlačte tlačidlo Potvrdenie (1).
Pomocou tlačidiel so šípkou (2) alebo (3) aktivujte alebo deaktivujte funkciu prispôsobenia rýchlosti jazdy (D).
Voľbu uložte stlačením tlačidla Potvrdenie.
Pre ukončenie stlačte tlačidlo (4).
E – Potenciometer na obmedzenie otáčok motora (ak je vo výbave)

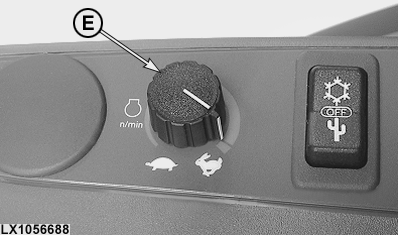

LX1056688-UN-09JUL12
E - Potenciometer, Obmedzenie otáčok motora
Maximálne otáčky motora môžu byť obmedzené pre činnosť vývodového hriadeľa pomocou potenciometra (E). Páku manuálneho ovládania dodávky paliva nastavte do polohy maximálnej dodávky paliva, potom znížte otáčky motora pomocou potenciometra (E).Pri najnižšom nastavení sú otáčky motora obmedzené na 1050 ot./min. Zmeny na automatickej regulácii otáčok sa prejavia okamžite.
Pri najvyššom nastavení môže motor pracovať s maximálnymi otáčkami. Medzi obidvomi polohami možno nastaviť individuálne obmedzenia otáčok motora. Ak sa nevyžaduje činnosť vývodového hriadeľa, mal by byť potenciometer (E) v polohe maximálnych otáčok alebo v polohe "Off" (vypnuté).

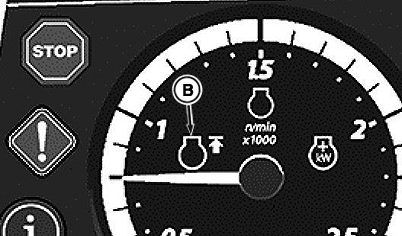

LX266671-UN-15DEC15
B - Kontrolka, obmedzenie otáčok motora
POZNÁMKA: Ak je aktívne obmedzenie otáčok motora, bude aktívne aj po zastavení a naštartovaní motora.
Keď je aktívne obmedzenie otáčok motora, kontrolka (B) na prístrojovej doske sa rozsvieti.
|
