Prevodovka AutoQuad Plus – Nastavenia

LX1056690-UN-04JUL12

Navigačné tlačidlá

1 - Tlačidlo Potvrdenie

2 - Tlačidlo so šípkou hore

3 - Tlačidlo so šípkou dole

4 - Tlačidlo Ponuka

A — Voľba pomeru jazdy vpred/vzad

LX234765-UN-11NOV15

Strana Prevodovka, pomer jazdy vpred/vzad

A - Vstupná oblasť pre pomer jazdy vpred/vzad

B - Vstupná oblasť pre SoftShift

Pre nastavenie zvoľte vstupnú oblasť (A) a stlačte tlačidlo Potvrdenie (1).

Použite tlačidlá so šípkou (2) alebo (3) pre voľbu požadovaného pomeru.

Voľbu uložte stlačením tlačidla Potvrdenie.

Pre ukončenie stlačte tlačidlo (4).

POZNÁMKA: Po aktivácii automatického prepínania prevodových stupňov bude mať naprogramovaný najvyšší možný prevodový stupeň prioritu nad zvoleným pomerom.

B – Radenie SoftShift pri zmene prevodových stupňov

Ak je aktívna funkcia SoftShift (B), otáčky motora sa dočasne prispôsobia elektronikou, aby sa dosiahlo plynulejšie radenie prevodových stupňov.

Dostupné sú tieto oddiely:

SoftShift	Prispôsobovanie otáčok pri radení
ZAPNUTÉ	- vždy aktívne
Vypnuté	- neaktívne
Auto	- aktívne, ak je vývodový hriadeľ vypnutý - neaktívne, ak je vývodový hriadeľ zapnutý

Pre nastavenie zvoľte vstupnú oblasť (B) a stlačte tlačidlo Potvrdenie (1).

Pomocou tlačidla so šípkou (2) alebo (3) zvoľte vstupnú oblasť (B) a vyberte požadované nastavenie.

Voľbu uložte stlačením tlačidla Potvrdenie.

Pre ukončenie stlačte tlačidlo (4).

D — Prispôsobenie rýchlosti jazdy pri zmene rozsahov

LX234767-UN-11NOV15

Stránka Prevodovka, prispôsobenie rýchlosti jazdy

D - Vstupná oblasť pre prispôsobenie rýchlosti jazdy

Pre aktiváciu alebo deaktiváciu zvoľte zaškrtávacie políčko (D) a stlačte tlačidlo Potvrdenie (1).

Pomocou tlačidiel so šípkou (2) alebo (3) aktivujte alebo deaktivujte funkciu prispôsobenia rýchlosti jazdy (D).

Voľbu uložte stlačením tlačidla Potvrdenie.

Pre ukončenie stlačte tlačidlo (4).

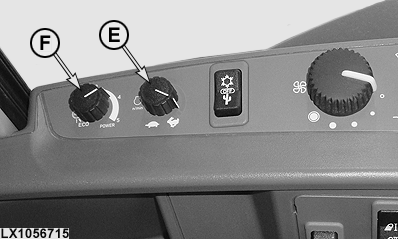

E – Potenciometer na obmedzenie otáčok motora (ak je vo výbave)

LX1056715-UN-13JUL12

LX266671-UN-15DEC15

B - Kontrolka, obmedzenie otáčok motora

E - Potenciometer, obmedzenie otáčok motora

F - Potenciometer, automatické radenie prevodových stupňov

Pri najnižšom nastavení sú otáčky motora obmedzené na 1050 ot./min. Zmeny na automatickej regulácii otáčok sa prejavia okamžite.

Pri najvyššom nastavení môže motor pracovať s maximálnymi otáčkami. Medzi obidvomi polohami možno nastaviť individuálne obmedzenia otáčok motora. Ak sa nevyžaduje činnosť vývodového hriadeľa, mal by byť potenciometer (E) v polohe maximálnych otáčok alebo v polohe "Off" (vypnuté).

POZNÁMKA: Ak je aktívne obmedzenie otáčok motora, bude aktívne aj po zastavení a naštartovaní motora.

Keď je aktívne obmedzenie otáčok motora, kontrolka (B) na prístrojovej doske sa rozsvieti.

F – Potenciometer automatického radenia prevodových stupňov

Rôzne pracovné režimy je možné nastaviť pomocou potenciometra (F).

DÔLEŽITÉ: “Úsporný režim” je vhodný pri ľahkých prácach na poli a pre jazdu na cestách, ak sa neťahá ťažký náklad.

Režim Eco (ekonomický režim): Manuálny ovládač dodávky paliva/plynový pedál je nastavený z počiatočnej polohy na viac ako 85 % maxima a otáčky motora sú vyššie ako 1870 ot./min: prevodovka preraďuje nahor.
Manuálny ovládač dodávky paliva/plynový pedál je nastavený z počiatočnej polohy na viac ako 55 % maxima a otáčky motora sú nižšie ako 1300 ot./min: prevodovka preraďuje nadol.
Manuálny ovládač dodávky paliva/plynový pedál je nastavený z počiatočnej polohy na viac ako 55 % maxima a otáčky motora sú nižšie ako 1100 ot./min: prevodovka preraďuje nadol.

Režim výkonu: Manuálny ovládač dodávky paliva/plynový pedál je nastavený z počiatočnej polohy na viac ako 85 % maxima a otáčky motora sú vyššie ako 2100 ot./min: prevodovka preraďuje nahor.
Manuálny ovládač dodávky paliva/plynový pedál je nastavený z počiatočnej polohy na viac ako 55 % maxima a otáčky motora sú nižšie ako 1720 ot./min: prevodovka preraďuje nadol.
Manuálny ovládač dodávky paliva/plynový pedál je nastavený z počiatočnej polohy na viac ako 55 % maxima a otáčky motora sú nižšie ako 1100 ot./min: prevodovka preraďuje nadol.

Medzistupňové nastavenia: Otáčky motora, pri ktorých prevodovka preradí, môžete nastaviť pomocou potenciometra (F). Môžete zmeniť bod radenia doprostred rozsahu medzi hospodárny (ECO) a výkonný režim (Power).
