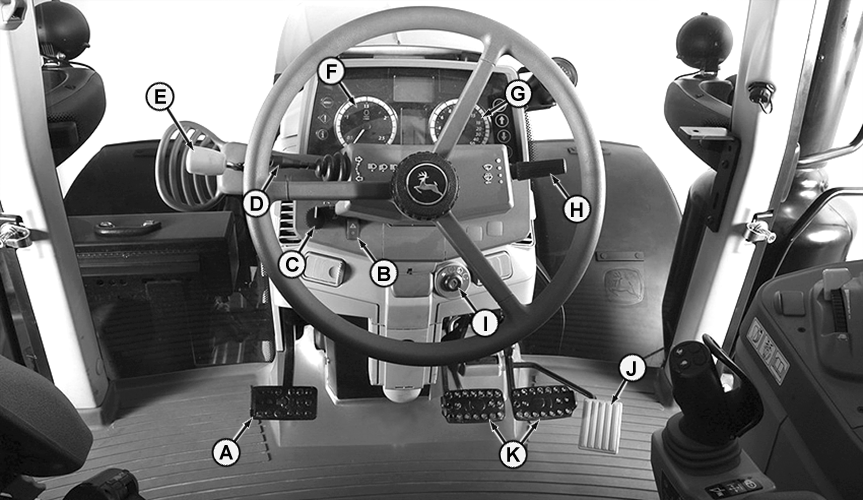

Ovládacie prvky vozidiel s prevodovkou PowrQuad™ PLUS a AutoQuad™ PLUS

LX314921-UN-30JUN17

Ovládacie prvky vozidiel – prevodovky PowrQuad™ PLUS a AutoQuad™ PLUS

LX314922-UN-30JUN17

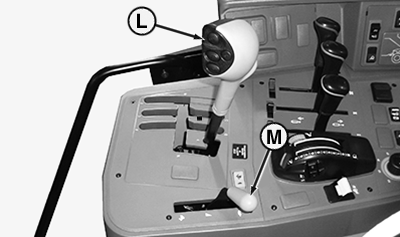

Bočný ovládací panel – prevodovka AutoQuad™ PLUS (1. vydanie)

LX314923-UN-05JUL17

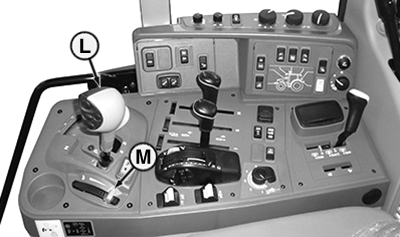

Bočný ovládací panel – prevodovka AutoQuad™ PLUS (2. vydanie)

A - Spojkový pedál

B - Spínač výstražných svetiel

C - Spínač svetiel

D - Páka smerového svetla

E - Páka voľby smeru jazdy

F - Otáčkomer

G - Rýchlomer

H - Spínač stierača

I - Kľúč zapaľovania

J - Plynový pedál

K - Ľavý a pravý brzdový pedál

L - Páka voľby rozsahu prevodov s tlačidlami radenia prevodových stupňov, tlačidlom automatickej funkcie a tlačidlom ručného ovládania spojky

M - Ručná škrtiaca klapka
