Predný záves Economy – Ovládacie prvky

POZOR: Nebezpečenstvo rozdrvenia s možnými smrteľnými následkami.

Pri prácach v priestore závesov môže dôjsť k spusteniu neočakávaných pohybov. To môže mať za následok vážne pomliaždenia.

Pred akýmikoľvek opravami alebo údržbovými prácami vždy najprv spusťte príslušenstvo na zem a odtlakujte hydraulickú sústavu. Vypnite motor a zaistite ho proti opätovnému zapnutiu.

Nepoužívané ovládacie prvky vždy zablokujte, aby nedošlo k nechcenej aktivácii!

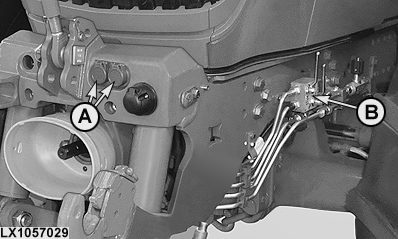

LX1057029-UN-08JUL13

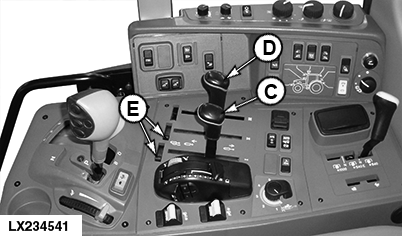

LX234541-UN-06MAR15

A - Prípojky – Ventily vonkajšieho okruhu II

B - Predný záves – uzatvárací ventil

C - Predný záves (zdvihnutie/spustenie) – ovládanie cez ventily vonkajšieho okruhu I

D - Prípojky predného závesu – ovládanie cez ventily vonkajšieho okruhu II

E - Transportné blokovanie

POZOR: Pri jazde po pozemných komunikáciách a vždy, keď sú ovládacie páky v neutrálnej polohe a nie sú potrebné zaistite ovládacie páky pomocou transportného blokovania (E).

Viac informácií nájdete v oddiele 60D.
