Zadné ťažné zariadenie – Ovládacie prvky

POZOR: Nebezpečenstvo rozdrvenia s možnými fatálnymi následkami.

Pri prácach v priestore závesov môže dôjsť k spusteniu neočakávaných pohybov. To môže mať za následok vážne pomliaždenia.

Pred akýmikoľvek opravami alebo údržbovými prácami vždy najprv spusťte príslušenstvo na zem a odtlakujte hydraulickú sústavu. Vypnite motor a zaistite ho proti opätovnému zapnutiu.

Nepoužívané ovládacie prvky vždy zablokujte, aby nedošlo k nechcenej aktivácii!

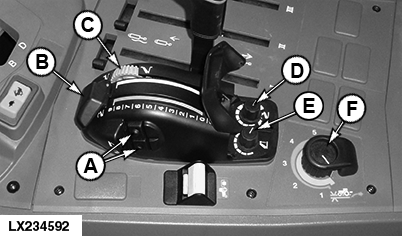

LX234592-UN-27FEB15

LX267015-UN-15DEC16

A - Ovládací spínač, záves (zdvíhanie/spúšťanie)

B - Otočný ovládač, nastavenie ovládania polohovej regulácie (zdvihnutie/spustenie)

C - Otočný ovládač, nastavenie pracovnej hĺbky

D - Otočný ovládač, nastavenie rýchlosti spúšťania

E - Otočný ovládač, nastavenie obmedzenia výšky zdvíhania

F - Otočný ovládač, nastavenie ovládania silovej/polohovej regulácie

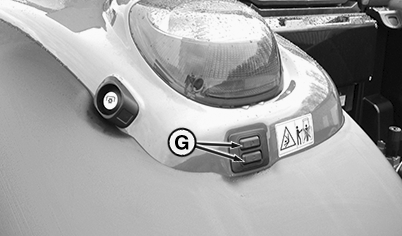

G - Diaľkové ovládanie, záves (zdvíhanie/spúšťanie)

Viac informácií nájdete v oddiele 60E.

POZOR: Pred jazdou s traktorom vždy zapnite zámok závesu / tlmenie ťažného zariadenia!

To vykonáte tak, že ovládací prvok (B) posuniete za 0 , kým sa nezastaví v transportnom nastavení (symbol zámku). Ťažné zariadenie je teraz zablokované.
