Prístrojová doska a kontrolky – Prevodovky PowrQuad™ PLUS a AutoQuad™ PLUS

LX315076
LX315076-UN-11JAN18

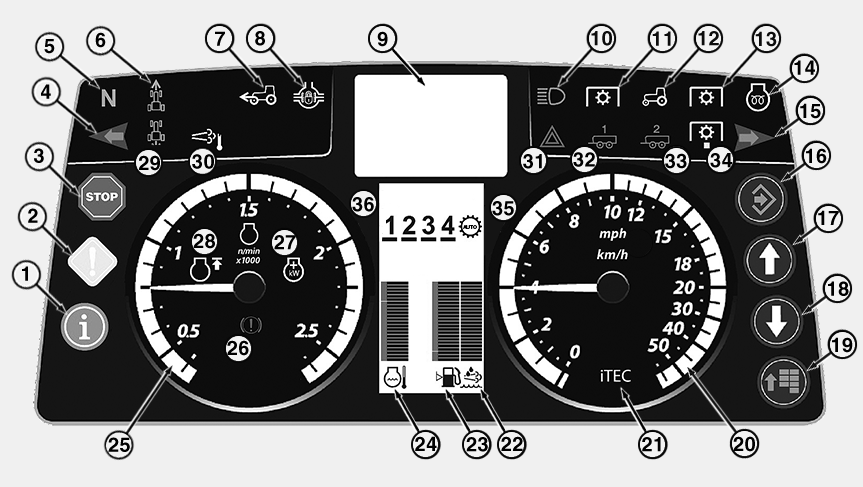

  1. Modrá kontrolka INFO sa rozsvieti pri poruche elektrickej súčasti, ktorá súvisí s funkciou hydraulickej sústavy alebo prevodovky. Skontrolujte chybové hlásenie na digitálnom displeji a odstráňte príčinu. V prípade potreby navštívte autorizovaného predajcu John Deere™.
  2. Žltá VÝSTRAŽNÁ kontrolka – bliká, ak sa vyskytne porucha (skontrolujte chybové hlásenie na digitálnom displeji). Táto kontrolka takisto bliká, ak je zapnutá núdzová brzda s motorom v chode a pákou voľby smeru jazdy v akejkoľvek poloha mimo neutrál.
  3. Červená kontrolka STOP – bliká, ak došlo k vážnej poruche. IHNEĎ vypnite motor. Skontrolujte chybové hlásenie na digitálnom displeji a odstráňte príčinu. Pozrite si tiež Režim núdzového dojazdu na nasledujúcich stránkach.
  4. Kontrolka ľavého smerového svetla
  5. Kontrolka, "N" – Páka voľby smeru jazdy a páka voľby rozsahu prevodov sú v neutrálnej polohe
  6. Kontrolka, vpred – Páka voľby rozsahov prevodov je v jedom rozsahu a páka voľby smeru jazdy je polohe jazdy vpred
  7. Kontrolka, pohon predných kolies
  8. Kontrolka, uzáver diferenciálu
  9. Digitálny displej – zobrazuje údaje pre potreby obsluhy a používa sa ako grafické používateľské rozhranie.
  10. Kontrolka, diaľkové svetlá
  11. Kontrolka, predný vývodový hriadeľ – Rozsvieti sa s kontrolkou (12)
  12. Táto kontrolka sa rozsvieti spolu s kontrolkou (11) alebo (13), ak je zapnutý predný alebo zadný vývodový hriadeľ
  13. Kontrolka, zadný vývodový hriadeľ – Rozsvieti sa s kontrolkou (12)
  14. Kontrolka predohrievača – Rozsvieti sa, keď je kľúč spínacej skrinky otočený od prvej polohy vpravo "IGN". Neštartujte motor, kým kontrolka nezhasne.
  15. Kontrolka pravého smerového svetla
  16. Tlačidlo Potvrdenie
  17. Tlačidlo so šípkou hore
  18. Tlačidlo so šípkou nadol
  19. Tlačidlo Ponuka
  20. Rýchlomer – rýchlosť jazdy v mph alebo km/h
  21. Kontrolka iTEC™ – rozsvieti sa, ak je aktívna funkcia iTEC™
  22. Ukazovateľ výšky hladiny, výfuková kvapalina vznetového motora (DEF)
  23. Ukazovateľ výšky hladiny, palivo
  24. Ukazovateľ teploty, chladiaca kvapalina
  25. Otáčkomer, otáčky kľukového hriadeľa
  26. Výstražná kontrolka, brzdová sústava:

    • Rozsvieti sa načerveno, kým vzduchová brzda prívesu dosiahne prevádzkový tlak.

    • Rozsvieti sa načerveno, keď došlo k vážnej poruche brzdovej sústavy. Uvedomte si nasledovné:

    • Okamžite musíte zastaviť vozidlo.
    • Odstavte vozidlo na vodorovnej ploche a zaistite ho proti samovoľnému pohybu.
    • Postupujte podľa pokynov na digitálnom displeji.
    • Ak je to možné, opravte poruchu. V opačnom prípade sa obráťte na predajcu.
  27. Kontrolka pre IPM (inteligentné šetrenie energie) sa rozsvieti, keď je funkcia IPM aktívna.
  28. Kontrolka automatickej regulácie otáčok – rozsvieti sa, keď je aktívna automatická regulácia otáčok
  29. Kontrolka, vzad – Páka voľby rozsahov prevodov je zaradená v jednom rozsahu a páka voľby smeru jazdy je polohe jazdy vzad
  30. Kontrolka, čistenie filtra výfukových plynov1
  31. Kontrolka, výstražná funkcia smerových svetiel2
  32. Kontrolka, smerové svetlá prívesu – bliká, ak je k traktoru pripojený príves. Kontrolka bliká, ak sú zapnuté smerové svetlá alebo výstražný signál.
  33. Kontrolka, smerové svetlá prívesu – bliká, ak je k traktoru pripojený druhý príves. Kontrolka bliká, ak sú zapnuté smerové svetlá alebo výstražný signál.
  34. Kontrolka, diaľkové ovládanie zadného vývodového hriadeľa – rozsvieti sa, keď je aktívne diaľkové ovládanie zadného vývodového hriadeľa.
  35. Kontrolka, automatické radenie prevodov (iba AutoQuad™ PLUS)
  36. Ukazovateľ prevodu – Signalizuje zaradený prevod (1 až 4)

POZNÁMKA: Nastavený jas na prístrojovej doske sa automaticky stlmí, keď sa zapnú predné svetlomety.

Test kontroliek:

Pri naštartovanom motore sa približne na 2 sekundy rozsvietia len kontrolné žiarovky, ktoré sú priradené k funkciám nainštalovaným na traktore. Ak nie, príčinou môže byť chybná LED alebo vypálená poistka. Vymeňte súčiastku.

Ak motor beží, svietia len kontrolné žiarovky aktívnych funkcií.


Digitálny displej

Na digitálnom displeji sú zobrazované rôzne údaje pre vodiča:

  • Čas
  • Prevádzkové hodiny
  • Rýchlosť jazdy
  • Otáčky motora
  • Otáčky zadného vývodového hriadeľa
  • Prejdená vzdialenosť
  • Aktuálna spotreba paliva
  • Priemerná spotreba paliva
  • Celková spracovaná plocha (od začatia merania)
  • Spracovaná plocha za hodinu

Digitálny displej sa okrem toho tiež používa pre rôzne nastavenia. Pozri popisy v kapitolách o inteligentnom šetrení energiou, systému čistenia výfuku, základných funkciách iTEC™, závesu a ventilov vonkajšieho okruhu.
