Prístrojová doska a kontrolné žiarovky – Prevodovka CommandQuad™ PLUS

LX314927-UN-05JUL17

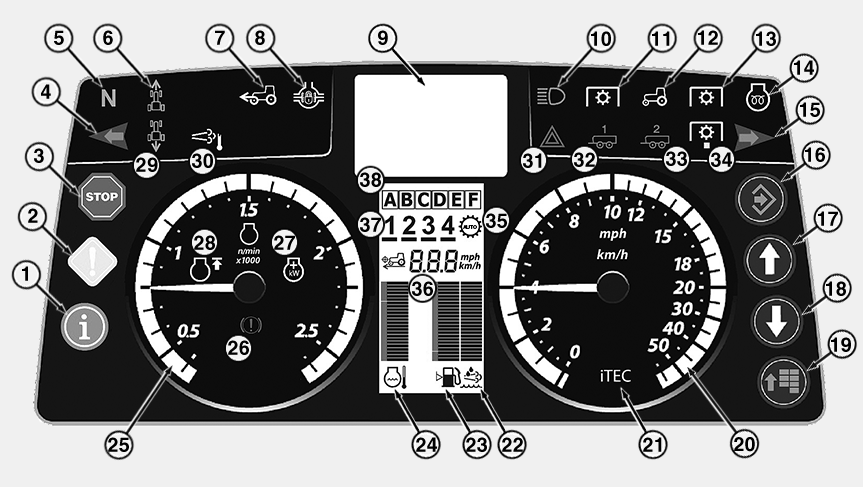

1. Modrá kontrolka INFO sa rozsvieti pri poruche elektrickej súčasti, ktorá súvisí s funkciou hydraulickej sústavy alebo prevodovky. Skontrolujte chybové hlásenie na digitálnom displeji a odstráňte príčinu. V prípade potreby navštívte autorizovaného predajcu John Deere™.
2. Žltá VÝSTRAŽNÁ kontrolka – bliká, ak sa vyskytne porucha (skontrolujte chybové hlásenie na digitálnom displeji). Táto kontrolka takisto bliká, ak je zapnutá núdzová brzda s motorom v chode a pákou voľby smeru jazdy v akejkoľvek poloha mimo neutrál.
3. Červená kontrolka STOP – bliká, ak došlo k vážnej poruche. IHNEĎ vypnite motor. Skontrolujte chybové hlásenie na digitálnom displeji a odstráňte príčinu. Pozrite si tiež Režim núdzového dojazdu na nasledujúcich stránkach.
4. Kontrolka ľavého smerového svetla
5. Kontrolka, "N" – Páka voľby smeru jazdy a páka voľby rozsahu prevodov sú v neutrálnej polohe
6. Kontrolka, vpred – Páka voľby rozsahov prevodov je v jedom rozsahu a páka voľby smeru jazdy je polohe jazdy vpred
7. Kontrolka, pohon predných kolies
8. Kontrolka, uzáver diferenciálu
9. Digitálny displej – zobrazuje údaje pre potreby obsluhy a používa sa ako grafické používateľské rozhranie.
10. Kontrolka, diaľkové svetlá
11. Kontrolka, predný vývodový hriadeľ – Rozsvieti sa s kontrolkou (12)
12. Táto kontrolka sa rozsvieti spolu s kontrolkou (11) alebo (13), ak je zapnutý predný alebo zadný vývodový hriadeľ
13. Kontrolka, zadný vývodový hriadeľ – Rozsvieti sa s kontrolkou (12)
14. Kontrolka predohrievača – Rozsvieti sa, keď je kľúč spínacej skrinky otočený od prvej polohy vpravo "IGN". Neštartujte motor, kým kontrolka nezhasne.
15. Kontrolka pravého smerového svetla
16. Tlačidlo Potvrdenie
17. Tlačidlo so šípkou hore
18. Tlačidlo so šípkou nadol
19. Tlačidlo Ponuka
20. Rýchlomer – rýchlosť jazdy v mph alebo km/h
21. Kontrolka iTEC™ – rozsvieti sa, ak je aktívna funkcia iTEC™
22. Ukazovateľ výšky hladiny, výfuková kvapalina vznetového motora (DEF)
23. Ukazovateľ výšky hladiny, palivo
24. Ukazovateľ teploty, chladiaca kvapalina
25. Otáčkomer, otáčky kľukového hriadeľa
26. Výstražná kontrolka, brzdová sústava:

    • Rozsvieti sa načerveno, kým vzduchová brzda prívesu dosiahne prevádzkový tlak.

    • Rozsvieti sa načerveno, keď došlo k vážnej poruche brzdovej sústavy. Uvedomte si nasledovné:

    • Okamžite musíte zastaviť vozidlo.
    • Odstavte vozidlo na vodorovnej ploche a zaistite ho proti samovoľnému pohybu.
    • Postupujte podľa pokynov na digitálnom displeji.
    • Ak je to možné, opravte poruchu. V opačnom prípade sa obráťte na predajcu.
27. Kontrolka pre IPM (inteligentné šetrenie energie) sa rozsvieti, keď je funkcia IPM aktívna.
28. Kontrolka automatickej regulácie otáčok – rozsvieti sa, keď je aktívna automatická regulácia otáčok
29. Kontrolka, vzad – Páka voľby rozsahov prevodov je zaradená v jednom rozsahu a páka voľby smeru jazdy je polohe jazdy vzad
30. Kontrolka, čistenie filtra výfukových plynov¹
31. Kontrolka, výstražná funkcia smerových svetiel²
32. Kontrolka, smerové svetlá prívesu – bliká, ak je k traktoru pripojený príves. Kontrolka bliká, ak sú zapnuté smerové svetlá alebo výstražný signál.
33. Kontrolka, smerové svetlá prívesu – bliká, ak je k traktoru pripojený druhý príves. Kontrolka bliká, ak sú zapnuté smerové svetlá alebo výstražný signál.
34. Kontrolka, diaľkové ovládanie zadného vývodového hriadeľa – rozsvieti sa, keď je aktívne diaľkové ovládanie zadného vývodového hriadeľa.
35. Kontrolka, automatické radenie prevodov
36. Zobrazenie zaradeného rozsahu:

    • Písmená A-F označujú, ktorý rozsah je zaradený.

37. Ukazovateľ prevodu – Signalizuje zaradený prevod (1 až 4)
38. Zobrazenie, nastavená maximálna rýchlosť

POZNÁMKA: Nastavený jas na prístrojovej doske sa automaticky stlmí, keď sa zapnú predné svetlomety.

Test kontroliek:

Pri naštartovaní motora sa približne na 1 sekundu rozsvietia len tie kontrolky, ktorých príslušné funkcie sú nainštalované v traktore. Ak nie, príčinou môže byť chybná LED alebo vypálená poistka. Vymeňte súčiastku.

Po naštartovaní motora musia kontrolky znovu zhasnúť.

Digitálny displej

Na digitálnom displeji sú zobrazované rôzne údaje pre vodiča:

• Čas
• Prevádzkové hodiny
• Rýchlosť jazdy
• Otáčky motora
• Otáčky zadného vývodového hriadeľa
• Prejdená vzdialenosť
• Aktuálna spotreba paliva
• Priemerná spotreba paliva
• Celková spracovaná plocha (od začatia merania)
• Spracovaná plocha za hodinu

Digitálny displej sa okrem toho tiež používa pre rôzne nastavenia. Pozri popisy v kapitolách o inteligentnom šetrení energiou, systému čistenia výfuku, základných funkciach iTEC™ a závesu.
