Pracovné svetlo príslušenstva ISOBUS

POZOR: Pracovné svetlá sa nesmú používať na verejných cestách.

DÔLEŽITÉ: Ak je motor vypnutý, pracovné svetlomety zostanú zapnuté a nevypnú sa automaticky. Ak motor bude vypnutý dlhšiu dobu, predtým vypnite pracovné svetlá.

POZNÁMKA: Na traktoroch s ISOBUS je ovládanie svetiel príslušenstva podporované zásuvkou ISOBUS. Pozrite si návod na obsluhu konkrétneho príslušenstva ISOBUS.

Pre funkciu svetiel príslušenstva ISOBUS je možné uložiť štyri používateľské nastavenia. Používateľské nastavenia môžu zoskupiť pracovné svetlá, ktoré sa majú rozsvietiť súčasne.

Používateľské nastavenia sú nastavené cez diagnostické adresy TEC 000031 až TEC 000034. Pozri "Prístup k diagnostických kódom porúch", oddiel 300B.

Používateľské nastavenie musí byť zadané ako sedemmiestne číslo. Kód pozostáva z núl a jednotiek. Každá pozícia kódu zastupuje jedno svetlo alebo skupinu svetiel.

"0" znamená VYP.

"1" znamená ZAP.

Vytvorenie kódu pre používateľské nastavenie:

Nahraďte každú zo siedmych pozícií číslom "0" alebo "1". Závisí od toho, či má byť svetlo zapnuté alebo vypnuté.

Vzorový kód:
_ _ _ _ _ _ 1	Prídavné pracovné svetlá príslušenstva, voľba 2
_ _ _ _ _ 0 _	Prídavné pracovné svetlá príslušenstva, voľba 1
_ _ _ _ 0 _ _	Pracovné svetlo príslušenstva, vpravo vpredu
_ _ _ 1 _ _ _	Pracovné svetlo príslušenstva, vľavo vpredu
_ _ 0 _ _ _ _	Pracovné svetlo príslušenstva, pravá strana
_ 1 _ _ _ _ _	Pracovné svetlo príslušenstva, ľavá strana
1 _ _ _ _ _ _	Pracovné svetlá príslušenstva, zadné

Zadaním vstupných hodnôt od hora nadol vznikne kód 1 1 0 1 0 0 1.

Kód si poznamenajte a zadajte ho do príslušnej diagnostickej adresy.

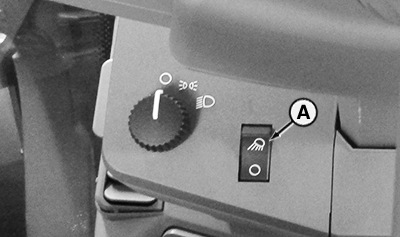

LX314948-UN-05JUL17

Rohové pracovné svetlá

LX1056631-UN-05SEP12

Spínač diaľkových/stretávacích svetlometov

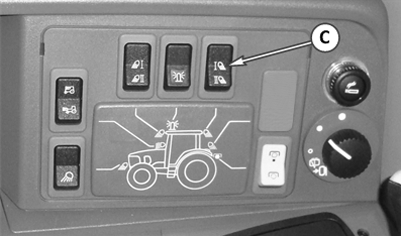

LX234603-UN-17MAR15

Spínač pracovného svetla

	Polohy spínača
Osvetlenie	I	II	III	IV
Diagnostická adresa	TEC 000031	TEC 000032	TEC 000033	TEC 000034
Poloha štartovacieho kľúča	Zapnuté	Zapnuté	Zapnuté	Zapnuté
Poloha prepínača (A)	Zapnuté	Zapnuté	Zapnuté	Zapnuté
Poloha spínača diaľkových/stretávacích svetiel čelných svetlometov (B)	Stretávacie svetlá	Diaľkové svetlá	Stretávacie svetlá	Diaľkové svetlá
Poloha spínača pracovného svetla (C)	Poloha I	Poloha I	Poloha II	Poloha II
