Komfortné sedadlo so vzduchovým odpružením – MSG95AL

POZOR: Hrozí nebezpečenstvo zranenia spôsobeného obmedzeným priestorom!

Nasledujúce faktory môžu predstavovať riziko pomliaždenia pri nastavovaní sedadla:

• Objekty umiestnené v kabíne.
• Prídavné vybavenie v kabíne.
• Malá vzdialenosť od priľahlých súčastí.

Traktor musí stáť pri nastavovaní sedadla.

Sedadlo nastavte do polohy, v ktorej nemôže dôjsť k neželanému kontaktu s ovládacím prvkami a ďalšími súčasťami.

Pri jazde s traktorom vždy vyrovnajte a zaistite sedadlo vodiča v smere jazdy.

LX1053715-UN-29JUN11

LX1053716-UN-29JUN11

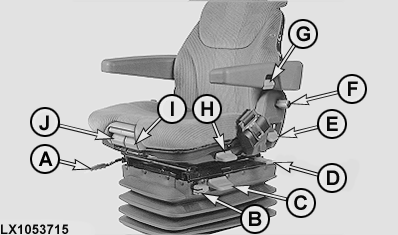

A – Nastavenie polohy v pozdĺžnom smere

Potiahnite páku (A) smerom hore a posuňte sedadlo do požadovanej polohy. Nechajte páku zapadnúť na miesto.

B — Nastavenie odpruženia v pozdĺžnom smere

• Páka (B) vpredu – zablokovanie pozdĺžneho odpruženia
• Páka (B) vzadu – pozdĺžne odpruženie je aktívne

C – Nastavenie hmotnosti

Pre nastavenie podľa hmotnosti vodiča musí byť sedadlo zaťažené. Naštartujte motor, umožnite usadenie sedadla, potom krátko zatiahnite páku (C). Sedadlo sa nastaví automaticky podľa hmotnosti vodiča.

POZNÁMKA: Sedadlo obsluhy sa dá nastaviť na hmotnosť medzi 50 a 130 kg (110 a 285 lb).

C – Nastavenie výšky

Po nastavení hmotnosti môže byť sedadlo nastavené na akúkoľvek hmotnosť. Pri výškovom nastavení páku (C) zatiahnite hore na koniec alebo zatlačte dole. Ak bude počas nastavenia výšky dosiahnutá horná alebo dolná hranica, uskutoční sa automatické nastavenie výšky, aby bol zaistený minimálny rozsah pohybu nahor a nadol (odpruženie).

D – Nastavenie bočného odpruženia

• Páka (D) dopredu – Bočné odpruženie aktívne
• Páka (D) dozadu – bočné odpruženie neaktívne

E – Nastavenie sklonu operadla

Potiahnite páku (E) smerom nahor a podržte ju. Nakloňte operadlo do požadovanej polohy a nechajte páku počuteľne zapadnúť späť.

F – Nastavenie výšky opierky rúk

Gombík (F) umožňuje nastavenie výšky opierok rúk do niektorej z 5 polôh.

G — Nastavenie sklonu opierky rúk

Gombík (G) umožňuje nastaviť sklon opierky ruky (plynulo). Na sklopenie opierky ruky o 30°, zatlačte nastavovač sklonu opierky ruky (G) do opierky ruky.

H – Nastavenie otáčania

DÔLEŽITÉ: Pre nastupovanie a vystupovanie používajte len otočenie doľava.

Otáčanie sedadla sa uskutočňuje pomocou páky (H) takto:

Potiahnite páku smerom hore a sedadlo sa môže voľne otáčať doľava a doprava o 15°. Ak chcete sedadlo zafixovať, stlačte páku smerom dole a sedadlo zapadne na svoje miesto na najbližšej 7,5° polohe.

POZNÁMKA: Pri verziách s viacfunkčnou pákou na opierke ruky sa sedadlo vodiča otáča doľava len o 7,5°. Zabráňte kolíziám s volantom.

I – Nastavenie uhla sklonu sedla

Vytiahnite držadlo (I) nahor a posuňte sedadlo do vyžadovaného uhla. Nechajte páčku zapadnúť na miesto.

J — Nastavenie vankúša sedadla

Vytiahnite držadlo (J) nahor a posuňte vankúš sedadla do vyžadovanej polohy. Nechajte páčku zapadnúť na miesto.

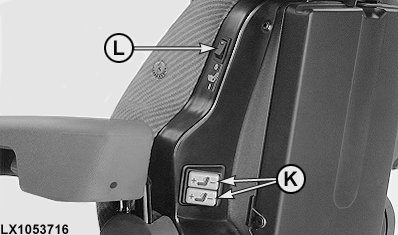

K - Nastavenie bedrovej opierky na operadle

Použite kolískové spínače (K) k nastaveniu polohy bedernej opierky.

L — Ohrievač sedadla

Spínač (L) slúži na zapnutie a vypnutie ohrievača sedadla.
