Komfortné sedadlo – MSG85

POZOR: Hrozí nebezpečenstvo zranenia spôsobeného obmedzeným priestorom!

Nasledujúce faktory môžu predstavovať riziko pomliaždenia pri nastavovaní sedadla:

• Objekty umiestnené v kabíne.
• Prídavné vybavenie v kabíne.
• Malá vzdialenosť od priľahlých súčastí.

Traktor musí stáť pri nastavovaní sedadla.

Sedadlo nastavte do polohy, v ktorej nemôže dôjsť k neželanému kontaktu s ovládacím prvkami a ďalšími súčasťami.

Pri jazde s traktorom vždy vyrovnajte a zaistite sedadlo vodiča v smere jazdy.

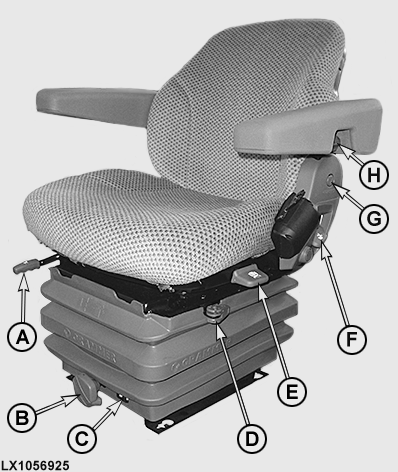

LX1056925-UN-12MAY14

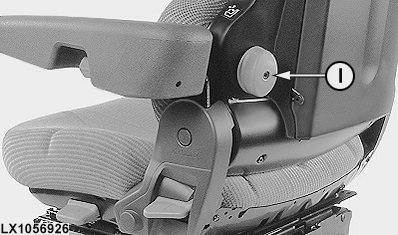

LX1056926-UN-12MAY14

Nastavenie výšky

Pre nastavenie výšky sedadlo zdvíhajte, kým nezapadne do polohy (3 aretované polohy). Pre zmenšenie výšky sedadlo zdvihnite do krajnej polohy a potom ho spustite do požadovanej výšky.

A – Nastavenie polohy v pozdĺžnom smere

Zatiahnite za páku (A) a posuňte sedadlo do vyžadovanej polohy. Nechajte páku zapadnúť na miesto.

B – Nastavenie hmotnosti

Vodič musí sedieť na sedadle, aby bolo možné prispôsobiť jeho nastavenie hmotnosti vodiča.

Sadnutím na sedadlo vyviňte tlak na pružinu sedadla a potom nastavte želané odpruženie pomocou kľuky (B).

POZNÁMKA: Sedadlo obsluhy sa dá nastaviť na hmotnosť medzi 50 a 130 kg (110 a 285 lbs).

C – Indikátor hmotnosti

Pre kontrolu nastavenia hmotnosti sledujte displej (C).

D – Nastavenie odpruženie v pozdĺžnom smere

• Páka (D) vpredu – pozdĺžne odpruženie aktívne
• Páka (D) vzadu – žiadne pozdĺžne odpruženie

E – Nastavenie otáčania

DÔLEŽITÉ: Pre nastupovanie a vystupovanie používajte len otočenie doľava.

Sedadlo je možné otáčať doprava a možno doľava, v závislosti od modelu.

Zdvihnite páku (E) a otočte sedadlo do požadovanej polohy. Stlačte páku smerom dole a sedadlo automaticky zapadne do nasledujúce aretovanej polohy.

POZNÁMKA: Ak je súčasťou vybavenia viacfunkčná páka na opierke ruky, otočte sedadlo doľava iba do prvej aretovanej polohy. Zabráňte kolíziám s volantom.

F – Nastavenie sklonu operadla

Potiahnite páku (F) smerom hore a podržte ju. Nakloňte operadlo do požadovanej polohy a nechajte páku počuteľne zapadnúť späť.

G – Nastavenie výšky opierky rúk

Na oboch stranách, odstráňte kryt (G), uvoľnite šesťhrannú maticu a nastavte opierku rúk do požadovanej polohy. Utiahnite šesťhrannú maticu a namontujte kryt (G) naspäť.

H – Nastavenie sklonu opierok rúk

Gombík (H) umožňuje nastaviť sklon opierky ruky (plynulo). Na zníženie opierky ruky o 30°, zatlačte nastavovač sklonu(H) do opierky ruky.

I – Nastavenie bedrovej opierky na operadle

Na nastavenie polohy bedrovej opierky použite otočný regulátor (I).
