Trojpólová zásuvka a viacnásobná zásuvka na napájacej lište (12 V, ECE)

DÔLEŽITÉ: Pri práci s elektrickými spotrebičmi s veľkým odberom prúdu a používaní napájacích líšt výstupu napájania nesmiete prekročiť maximálne zaťaženie napájacieho obvodu. Treba poznamenať, že celkové zaťaženie vyplýva zo súčtu všetkých elektrických spotrebičov pripojených k palubnému obvodu. Platí to aj pre spotrebiče zapojené v rôznych zásuvkách palubného obvodu.

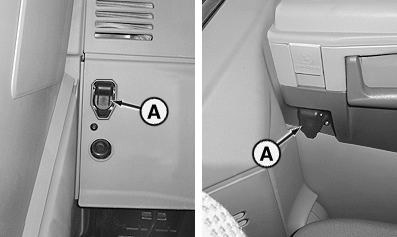

(A) – 3-pólová zásuvka výstupu napájania (12 V, ECE)

LX314954-UN-05JUL17

Zadný panel, vpravo / bočný panel, vľavo

LX1017965-UN-10OCT97

3-pólová zásuvka výstupu napájania (ECE)

Kontakt 15/30 – maximálne nepretržité zaťaženie 25 A max. 300 W – nepretržité

Kontakt 82 – maximálne nepretržité zaťaženie 5 A max. 60 W – aktivované pri zapnutí zapaľovania

Pin 31 – zem

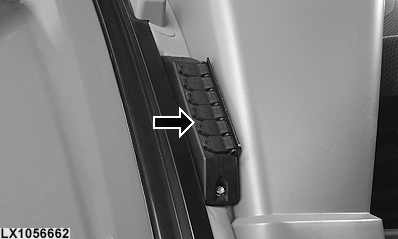

3-pólová zásuvková lišta výstupu napájania (12 V, ECE), medzi dverami a panelom spínačov

LX1056662-UN-02JUL12

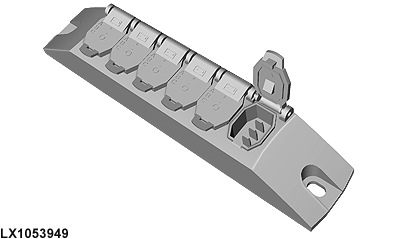

3-pólová zásuvková lišta výstupu napájania

LX1053949-UN-15JUL11

Kontakt A – Maximálne nepretržité zaťaženie 25 A, max. 300 W – nepretržité

Kontakt B – Ukostrenie

Kontakt C – Maximálne nepretržité zaťaženie 5 A, max. 60 W – aktivované pri zapnutom zapaľovaní
