Signálová zásuvka podľa normy ISO 11786

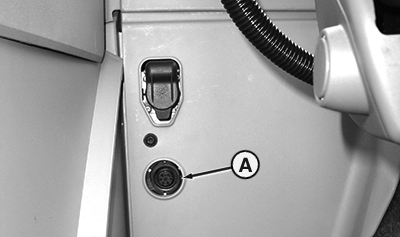

7-pólová signálová zásuvka (A) je chránená poistkou 10 A.

LX314957-UN-05JUL17

Zadný panel

Kontakt	Farba kabeláže	Popis
1	Červený	Rýchlosť jazdy podľa GPS
2	Hnedá	Otáčky kolies
3	Oranžová	Otáčky zadného vývodového hriadeľa
4	žltá	Spínač príslušenstva*
5	—	—
6	Červený	Napájanie, 10 A, max. 120 W
7	Čierny	Ukostrenie
*alebo stav závesu (príslušenstvo v pracovnej polohe, alebo nie). Dopyt konfigurovateľný.

POZNÁMKA: Predajca môže použiť adresu BLC 057 (zapnutý výstup pre signálovú zásuvku (kontakt 4)) na konfiguráciu zdroja informácií pre kontakt 4. Zo spínača príslušenstva alebo zadného závesu.

Štandardne sa tu nakonfiguruje spínač príslušenstva.
