Zadný vývodový hriadeľ – kryt vývodového hriadeľa

TS276-UN-23AUG88

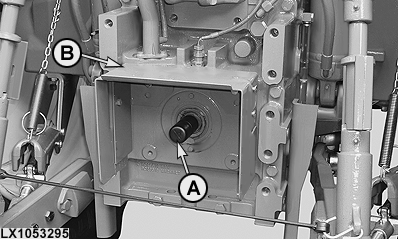

POZOR: Odmontujte ochranné viečko (A) iba ak sa má pripojiť náradie poháňané vývodovým hriadeľom.

Po odpojení náradia ihneď namontujte ochranné viečko naspäť!

LX1053295-UN-21SEP11

POZOR: Nikdy nepracujte s vývodovým hriadeľom, ak hlavný ochranný kryt nie je v polohe podľa zobrazenia. Vývodový hriadeľ vypnite pred nadvihnutím náradia.

POZOR: Pred použitím vývodového hriadeľa musí byť zistený maximálne dovolený uhol kĺbového spojenia na kĺbovom hriadeli. Počas činnosti nesmie dôjsť ku kontaktu medzi ochranou vývodového hriadeľa a kĺbovým hriadeľom. Toto je hlavne dôležité pri otáčaní v rohoch.

S vývodovým hriadeľom typu 3 (priem. 45 mm, 20 drážok), vzdialenosť v oblasti krytu vývodového hriadeľa môže byť obmedzená. Majte toto na pamäti pri práci, zabráňte zbytočným škodám.

Pri pripájaní vývodového hriadeľa používajte rukavice.

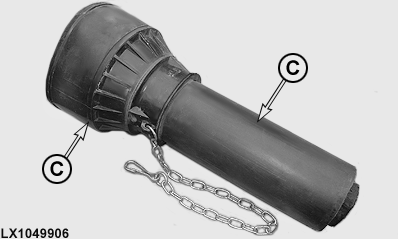

POZOR: Vždy umiestnite kryt (C) na kĺbový hriadeľ a zaistite, aby sa neotáčal spolu s hriadeľom. Neprevádzkujte kĺbový hriadeľ, ak nie je namontovaný kryt, ktorý kompletne zakrýva vývodový hriadeľ a neotáča sa s hriadeľom.

LX1049906-UN-18FEB11
