Aktivácia zadného vývodového hriadeľa

POZOR: Vývodový hriadeľ, ktorý sa nepoužíva, vždy vypnite.

POZOR: Náradie s veľkou zotrvačnosťou sa nezastaví v okamihu, keď sa vývodový hriadeľ presunie do polohy vypnutia. NEPRIBLIŽUJTE sa k náradiu, ak ešte dobieha. Nepracujte na príslušenstve, kým sa nezastaví.

POZNÁMKA: Na traktoroch s prevodovkami PowrQuad™ Plus, AutoQuad™ Plus a CommandQuad™ Plus musí byť počas používania vývodového hriadeľa vypnutá funkcia SoftShift.

Pozrite si Nastavenia nasledujúcich prevodoviek:

• Prevodovka PowrQuad™ PLUS v oddiele 50F

• Prevodovka AutoQuad™ PLUS v oddiele 50G

• Prevodovka CommandQuad™ PLUS v oddiele 50H

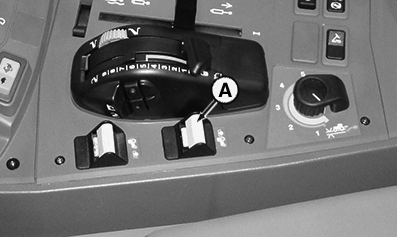

1. Pohon vývodového hriadeľa sa zapína stlačením spínača (A) nadol a potom dopredu.


   LX314931-UN-30JUN17

   Zobrazený je traktor s kabínou

   A - Spínač zadného vývodového hriadeľa

---

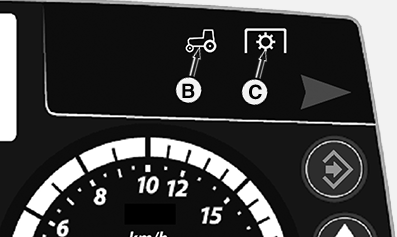

2. Vývodový hriadeľ sa začne otáčať a kontrolky (B) a (C) sa rozsvietia.


   LX314932-UN-30JUN17

   B - Kontrolka vývodového hriadeľa

   C - Kontrolka zadného vývodového hriadeľa

---

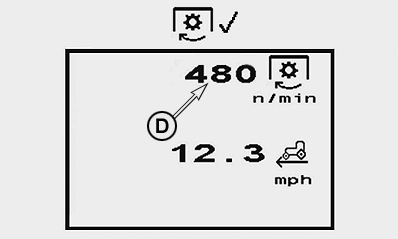

3. Aktuálne otáčky (D) vývodových hriadeľov sú zobrazené na digitálnom displeji na stránke vývodových hriadeľov.


   LX1056706-UN-11JUL12

   Otáčky so zapnutým vývodovým hriadeľom

   D - Otáčky vývodového hriadeľa (ot./min)

---




4. Vývodové hriadele vypnete potiahnutím spínača (A) dozadu.

5. Kontrolky (B) a (C) zhasnú.

POZNÁMKA: Ak sa motor vypne a potom opäť spustí s aktivovaným vývodovým hriadeľom, nebude vývodový hriadeľ fungovať.

Pre pokračovanie v práci vypnite vývodový hriadeľ a znova ho zapnite.
