Zadný vývodový hriadeľ – Vonkajšie ovládanie a funkcie

Vývodový hriadeľ sa zapína a vypína je popísané v časti Zapnutie zadného vývodového hriadeľa. Ak sa zadný vývodový hriadeľ musí ovládať mimo kabíny, najprv musí byť aktivované vonkajšie ovládanie pre zadný vývodový hriadeľ.

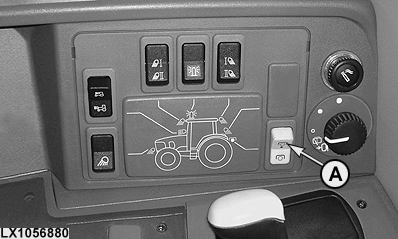

  1. Stlačte tlačidlo (A).

    LX1056880
    LX1056880-UN-23APR13

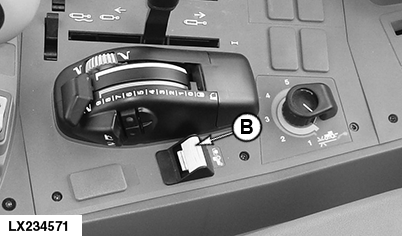

  2. Aktivujte zadný vývodový hriadeľ pomocou spínača (B).

    LX234571
    LX234571-UN-12MAR15

    • Vývodový hriadeľ sa zatiaľ nespustil.
    • Výstražné svetlá blikajú.
    • Zaznie výstražný signál.

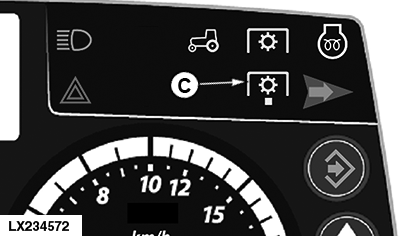

    • Rozsvieti sa kontrolka (C).

    LX234572
    LX234572-UN-16FEB15

    Kontrolka, režim vonkajšieho ovládania zapnutý

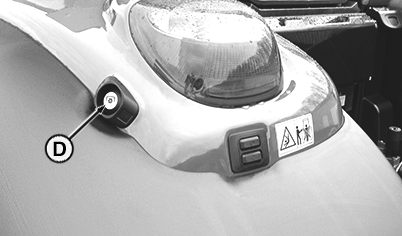

    Tlačidlo (D) na blatníku je aktivované pre zapnutie zadného vývodového hriadeľa.

    LX267016
    LX267016-UN-14DEC16


  3. Tlačidlom (D) je zadný vývodový hriadeľ možné zapnúť pre skúšobnú prevádzku alebo nepretržitú prevádzku nasledovne:

    1. Skúšobná prevádzka

      Stlačte tlačidlo (D) a pusťte ho do 4 sekúnd (výstražné svetlá blikajú a znejú varovné signály).

      Zadný vývodový hriadeľ sa na krátku dobu spustí a potom sa znovu zastaví.

    2. Nepretržitý chod

      Stlačte tlačidlo (D) (cca 4 sekundy), kým výstražné svetlá nezhasnú a varovné signály prestanú znieť.

      Zadný vývodový hriadeľ nepretržite pracuje pri nastavených otáčkach vývodového hriadeľa.

  4. Na vypnutie zadného vývodového hriadeľa, aktivujte tlačidlo (D) (výstražné svetlá blikajú a znejú varovné zvukové signály) alebo aktivujte spínač (B) v kabíne vodiča.

POZNÁMKA: Ak bol zadný vývodový hriadeľ zapnutý v kabíne vodiča iba spínačom (B), dá sa vypnúť tlačidlom (D), ale nemôže sa opäť zapnúť bez nastúpenia do kabíny.
