Zadný vývodový hriadeľ – pripojenie príslušenstva

POZOR: Pred pripojením príslušenstva poháňaného vývodovým hriadeľom zastavte motor a vypnite pohon vývodového hriadeľa.

POZOR: Náradie s veľkou zotrvačnosťou sa nezastaví v okamihu, keď sa vývodový hriadeľ presunie do polohy vypnutia. NEPRIBLIŽUJTE sa k náradiu, ak ešte dobieha. Nepracujte na príslušenstve, kým sa nezastaví.

POZOR: Predtým než začnete čistiť, nastavovať alebo mazať vývodovým hriadeľom poháňaný stroj, trojbodové závesné zariadenie alebo kĺbový hriadeľ, skontrolujte, či je vývodový hriadeľ vypnutý, či je zastavený motor traktora a či je vytiahnutý štartovací kľúč.

DÔLEŽITÉ: Pozri príslušné pokyny na ovládanie v tomto oddiele.

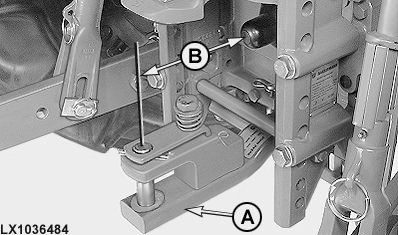

1. Výkyvnú ťažnú tyč (A) nastavte rovnobežne s vývodovým hriadeľom a v tejto polohe ho zablokujte.


   LX1036484-UN-23JAN06

---

2. Vzdialenosť (B) medzi koncom koncovky vývodového hriadeľa a otvorom v konci ťažnej tyče sa líši v závislosti na type použite koncovky vývodového hriadeľa. Vzdialenosť musí byť správna.

   Koncovka vývodového hriadeľa	Vzdialenosť k ťažnej tyči
   	Kategória 2
   Typ 1 / 6 drážok..............	350 mm (13.8 in.)
   Typ 2 / 21 drážok..............	400 mm (15,7 in.)

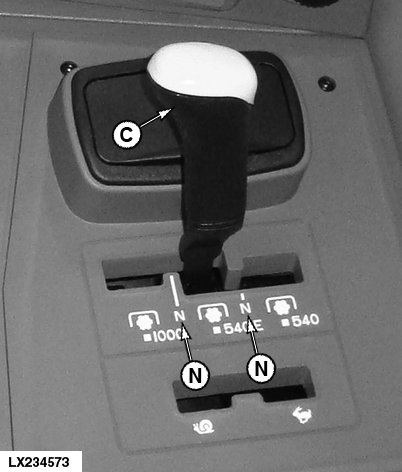

Ak nie sú drážky koncovky vývodového hriadeľa vyrovnané s drážkami v kĺbovom hriadeli, nechajte motor zastavený a prestavte ovládaciu páku (C) do polohy N. Potom manuálne otočte a vyrovnajte koncovku vývodového hriadeľa do správnej polohy.

LX234573-UN-11MAR15
