Zadný záves – Prevádzka

DÔLEŽITÉ: Zmeny polohy závesu sú okamžité.

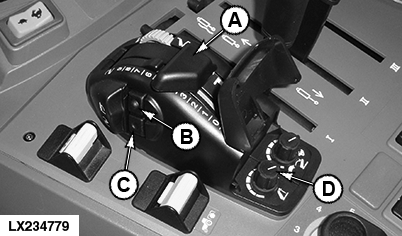

LX234779-UN-25NOV15

A - Regulácia hĺbky

B - Spínač "zdvíhania" závesu

C - Spínač "spúšťania" závesu

D - Otočný ovládač výškového obmedzenia

Ťažné zariadenie sa ovláda pomocou spínača ovládania hĺbky záberu (A) a spínačov (B) a (C). Výšku zdvihu môžete obmedziť pomocou ovládača výškového obmedzenia (D).

Pre prípravu závesu na prevádzku naštartujte motor a buď:

• nastavte ovládanie ťažného zariadenia (A) do polohy zodpovedajúcej polohe ramien závesu,
• pohnite ovládacou pákou (A) do jednej z koncových polôh, alebo
• stlačte spínač (B) alebo (C).

posuňte ovládač (A) na "0“ pre zdvihnutie príslušenstva
posuňte ovládač (A) na "9“ pre spustenie príslušenstva

Pomocou spínačov (B) a (C) môžete príslušenstvo zdvihnúť alebo spustiť nezávisle od ovládania (A) (napr. pre otočenie na úvrati).

Ak je stlačený spínač (B), príslušenstvo sa zdvíha, kým sa jeho poloha nezhoduje s polohou ovládania výškového obmedzenia (D).

Ak je stlačený spínač (C), príslušenstvo sa spúšťa, kým sa jeho poloha nezhoduje s polohou ovládania obmedzenia hĺbky záberu (A).

Pre rýchlejšie dosiahnutie pracovnej hĺbky v stlačenej pôde na úvrati (rýchlejšie zdvihnutie/spustenie) stlačte a podržte spínač (C). Ihneď po stlačení spínača (C) je preskočená nastavená ťažná sila. Po uvoľnení spínača (C) sa príslušenstvo vráti na predchádzajúce nastavené hodnoty.

POZNÁMKA: Funkcia rýchleho zdvíhania/spúšťania funguje len dovtedy, kým sa vozidlo pohybuje.

POZOR: Pred jazdou pod záťažou vždy zapnite zámok ťažného zariadenia!

POZOR: Hrozí nebezpečenstvo nehôd s vážnymi následkami alebo škody na majetku.

Ak NIE JE transportné blokovanie aktivované, môže dôjsť k nechcenému spusteniu príslušenstva.

Reakcie na zmenu zaťaženia môžu viesť ku kritickým situáciám.

Pri jazde so zdvihnutým príslušenstvom a vtedy, keď sa záves nepoužíva, VŽDY aktivujte transportné blokovanie/tlmenie nárazov.

LX234780-UN-25NOV15

Záves - Transportné blokovanie aktivované

Pre aktivovanie prepravného blokovania závesu posuňte ovládanie hĺbky záberu za 0 k dorazu (symbol zámku) do prepravnej polohy (A). Ťažné zariadenie je teraz zablokované.
