Hydraulický záves jednonápravového prívesu (mechanicky ovládaný)

POZOR: Pred jazdou skontrolujte, či je záves úplne nadvihnutý a zaistený vo vodorovnom aj zvislom smere.

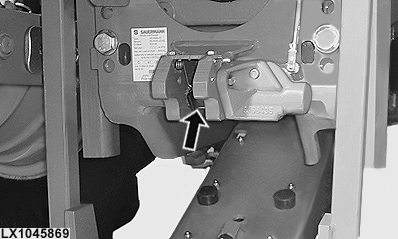

Ak je záves spustený, NIKDY nesiahajte do montážneho otvoru (otvor je označený šípkou). Nebezpečenstvo úrazu!

LX1045869
LX1045869-UN-15FEB11

DÔLEŽITÉ: Ak sa uvoľňovacia páka ťažko posúva alebo sa zatváranie závesného háku nevykonáva automaticky (krok 2 alebo krok 6), obráťte sa na autorizovaného predajcu John Deere, aby preskúšal nastavenie zdvíhacích ramien, alebo háku.

POZNÁMKA: Súčasti závesu jednonápravového prívesu, ktoré podliehajú opotrebovaniu môžu byť kontrolované počas pravidelných servisných prác. Pozrite si oddiel 220D. V prípade potreby vymeňte.

Tento typ závesného zariadenia možno ovládať pomocou ovládacích prvkov závesu a jedného selektívneho ovládacieho ventilu.

LX1056729
LX1056729-UN-19JUL12

LX267108
LX267108-UN-10APR17

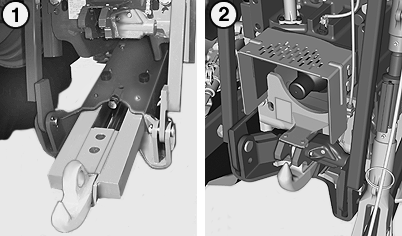

Záves v polohe na pripojenie prívesu alebo v skladovacej polohe

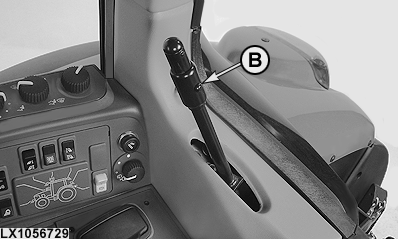

B - Uvoľňovacia páka

1 - Záves v polohe na pripojenie viacnápravového prívesu

2 - Záves v skladovacej polohe

  1. Zdvihnite ramená závesu do najvyššej polohy a použite SCV na úplné zasunutie závesného háku.

  2. Zatiahnite za uvoľňovaciu páku (B) a spusťte ramená závesu. Držte uvoľňovaciu páku, kým sa hák závesného zariadenia vysunie zo skladovacej polohy (páka zostáva v otvorenej polohe).

  3. Vysuňte hák závesného zariadenia úplne aktivovaním selektívneho ovládacieho ventilu.

  4. Spusťte ramená závesu/hák závesného zariadenia na požadovanú výšku.

  5. Zdvihnutím ramien závesu zaistite závesný hák v závesnom oku príslušenstva, potom úplne zdvihnite záves jednonápravového prívesu.

  6. Závesný hák úplne zasuňte pomocou ventilu vonkajšieho okruhu až úplne zapadne (páka B sa vráti do počiatočnej polohy).

  7. Spusťte ramená závesu.

  8. Skontrolujte, či je záves správne zaistený. V tomto prípade sa závesné zariadenie pri spustení ramien závesu nesmie spustiť a pri manipulácii s ventilmi vonkajšieho okruhu sa nesmie vysunúť.

Maximálne prípustné statické zaťaženie vo zvislom smere a vlečené stroje sú uvedené v oddiele 500A.

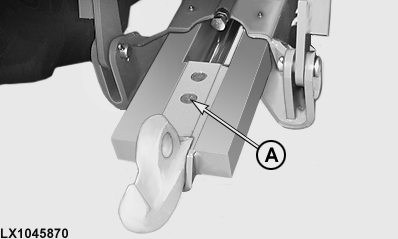

Hák závesu pre príves je možné nahradiť ťažnou tyčou bez použitia nástrojov. Na to musíte vytiahnuť kolík (A).

LX1045870
LX1045870-UN-15FEB11

Keď nie je tlmiace zariadenie potrebné, môžete ho uložiť do držiaka na bočnom ráme.

OULXA64,00044A9-76-20170712
