Nastavenie zdvíhacích ramien

DÔLEŽITÉ: Zabráňte poškodeniu kvôli nedostatočným vzdialenostiam.

Keď je záves zdvihnutý, zdvíhacie rameno a rameno závesu sa môžu dostať do kontaktu s pneumatikami a so súčasťami kabíny traktora.

Kontrola vzdialeností a dorazov:

• Pre zväčšenie vzdialenosti ku pneumatikám namontujte zdvíhacie ramená do predného otvoru ramien závesu.
• Keď sú ramená závesu zdvihnuté, vždy zablokujte stabilizačné tyče (hydraulicky alebo mechanicky).

Výšku zdvihu, ako aj pracovnú hĺbku je možné zväčšiť pomocou zdvíhacích ramien.

Zväčšenie zdvíhacej výšky ==> skrátenie zdvíhacieho ramena

Zväčšenie pracovnej hĺbky ==> predĺženie zdvíhacieho ramena

POZNÁMKA: Malá dĺžka zdvíhacích vzpier znamená:

Krátka dráha zdvihu ==> maximálna zdvíhacia sila.

Veľká dĺžka zdvíhacích vzpier znamená:

Dlhá dráha zdvihu ==> menšia zdvíhacia sila.

DÔLEŽITÉ: Zabráňte poškodeniu kvôli nesprávne nastavenej dĺžke.

Pri nastavovaní dĺžok zdvíhacích ramien môže dôjsť ku chybným nastaveniam a nesprávnej prevádzke.

Pri nastavovaní zdvíhacích ramien dodržujte nasledovné:

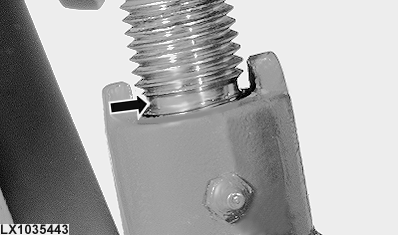

LX1035443-UN-13JAN05

Drážka v závitu

• Stanovené rozmery nesmú presahovať nahor/nadol
• Drážky v závite určujú maximálne dovolené nastavenie.
• Závity sa nesmú vyskrutkovať z prijímača.

Vyrovnanie príslušenstva

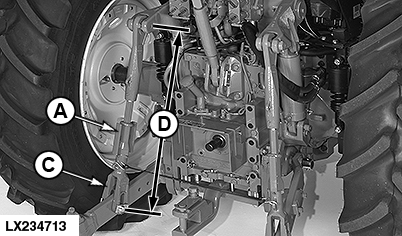

LX234713-UN-26JUN15

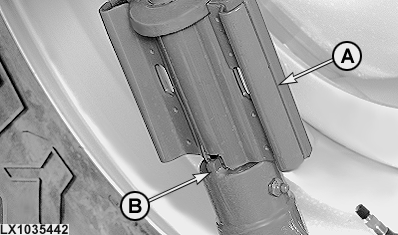

LX1035442-UN-13JAN05

A - Nastavovacia rukoväť

B - Zámok

1. Vytlačte nastavovaciu rukoväť (A) zo západky (B) a nastavte na požadovanú dĺžku.

2. Na pridržanie potlačte nastavovaciu rukoväť (A) nadol a do západky (B).

   Pre zdvíhacie ramená bez nastavovacej rukoväte odoberte zdvíhacie rameno z ramena závesu a zaskrutkujte koniec vidlice (C) dnu alebo von.

   Dĺžka ramien	KAT2 a KAT3
   Minimálna dĺžka ..............	830 mm (32,7 in.)
   Maximálna dĺžka ..............	990 mm (39,0 in.)

   POZNÁMKA: Rozmery zdvíhacích ramien vyššie sú uvedené so zdvíhacími ramena blokovanými v ramenách závesu (bez vertikálneho plávania).

3. Počas práce so zdvíhacími vzperami v zdvíhacích ramenách sa uistite, že zarážky (E) sú vždy vzadu ako je vyobrazené na obrázku.

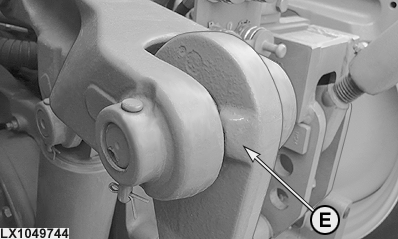

   LX1049744-UN-03MAY10

   E - Zarážky (2 na každom ramene)

---
