Pokyny na nastavenie rozchodu zadných kolies s ráfikmi pre 2, 8 a 16 polôh – prírubová náprava

DÔLEŽITÉ: Po nastavení rozchodu kolies utiahnite všetky matice a skrutky kolesa predpísaným momentom. Skontrolujte uťahovací moment kolesových matíc a skrutiek po 4 a 8 hodinách prevádzky, a často aj v priebehu ďalších 100 hodín prevádzky.

DÔLEŽITÉ: Po nastavení rozchodu skontrolujte, že sa kolesá voľne otáčajú.

ZABRÁŇTE tomu, aby sa pneumatiky dostali do kontaktu s ramenami závesu alebo zdvíhacími vzperami. Vzdialenosť medzi zdvíhacími vzperami a pneumatikami možno zväčšiť premiestnením zdvíhacích vzpier do predných otvorov v ramenách závesu.

Ak sú ramená závesu zdvihnuté (aj bez pripojeného náradia), treba zaistiť stabilizačné tyče – hydraulické alebo mechanické.

Ak napriek týmto opatreniam stále dochádza ku kontaktu s ramenami závesu alebo zdvíhacími vzperami, je nutné zväčšiť rozchod kolies.

DÔLEŽITÉ: Vzdialenosť medzi bočnou stenou pneumatiky a blatníkom nesmie byť menšia ako 40 mm (1,57 in.)¹.

Vzdialenosť medzi povrchom behúňa (hranou) pneumatiky a blatníkom nesmie byť menšia ako 60 mm (2,36 in.)¹.

Ak sú na pneumatikách namontované snehové reťaze, minimálna vzdialenosť od pneumatík k blatníkom (od bočnej steny k blatníku a od behúňa k blatníku) musí byť 100 mm (3,94 in.).

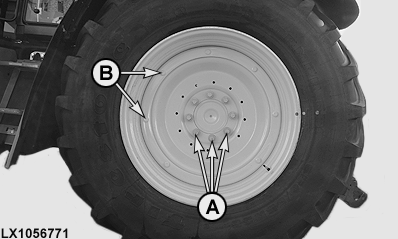

LX1056771-UN-12NOV12

Zadné koleso s 8-otvoru kruhu a okolo disku kolesa

A - 500 Nm (370 lb-ft)

B - 210 Nm (155 lb-ft)

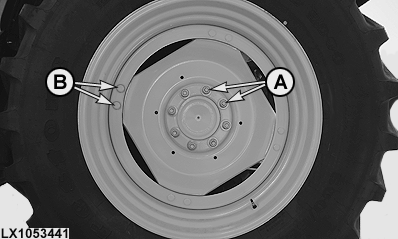

LX1053441-UN-21MAR12

Zadné koleso so štvorcovým diskom a 8-otvoru kruh

A - 500 Nm (370 lb-ft)

B - 210 Nm (155 lb-ft)

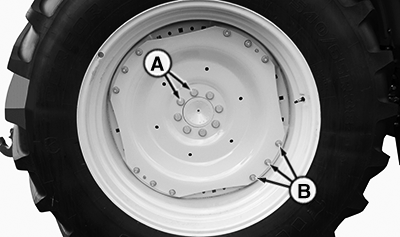

LX315166-UN-15MAY18

Zadné koleso s 8 otvormi v kruhu a ráfikom typu waffle

A - 500 Nm (370 lb-ft)

B - Zlaté skrutky – 280 Nm (205 lb-ft)

B - Šedomodré skrutky – 265 Nm (195 lb-ft)

Rozchod kolies je možné zmeniť namontovaním kompletných pneumatík na opačnú stranu traktora. Pritom zachovajte smer otáčania pneumatík.

Zadné kolesá s obručami pre 8 a 16 polôh

Rozchod kolies môžete nastaviť zmenou polohy, nastavením alebo obrátením obručí.

Okrem toho môžete celé koleso namontovať na opačnú stranu traktora. Pritom zachovajte smer otáčania pneumatík.

DÔLEŽITÉ: Nasledujúce tabuľky sa týkajú len kolies so štandardnými ráfikmi. Neštandardné ráfiky môžu byť zalisované do rôznych hĺbok. Následkom toho NEBUDÚ platné hodnoty uvedené v tabuľkách.

POZNÁMKA: Pred nastavením rozchodu kolies si všimnite polohu disku kolesa k ráfiku zadného kolesa. Pozrite si obrázky k tabuľkám šírky rozchodu kolies na nasledujúcich stránkach.
