Nastavenie blatníkov

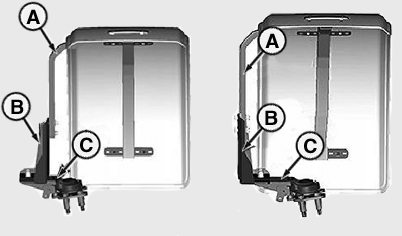

LX267134-UN-28APR17

“VONKAJŠIA” / “VNÚTORNÁ” poloha

A - Hlavný držiak blatníka

B - Konzola

C - Základná doska

Blatníky je možné nastavovať jednotlivo. Je možné nastaviť niekoľko polôh. Sklon, šírku a výšku blatníkov je možné nastaviť podľa rozmeru pneumatík.

Pre nastavenie blatníkov vykonajte nasledujúce kroky:

1. Nadvihnite prednú časť traktora, aby sa predné kolesá mohli voľne otáčať.

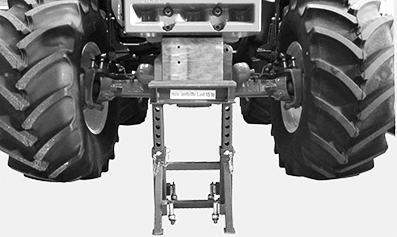

   LX364430-UN-27AUG19

---




2. Otáčaním volantu do krajných polôh oboma smermi a výkyvy nápravy oboma smermi určite optimálnu montážnu polohu blatníkov.

3. Nastavte polohu blatníka tak, aby ste dodržali minimálne vzdialenosti (uvedené na obrázku). Nesmie dôjsť k žiadnemu kontaktu s rámom traktora.

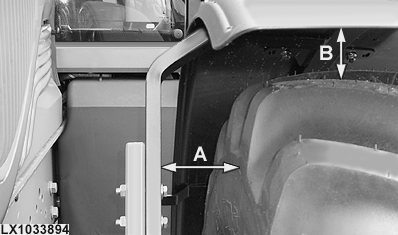

   LX1033894-UN-11MAR04

   A = 40 mm (1.57 in.)¹, B = 60 mm (2.36 in.)²

   DÔLEŽITÉ: Ak sú na pneumatikách namontované snehové reťaze, minimálna vzdialenosť od pneumatík k blatníkom (od bočnej steny k blatníku a od behúňa k blatníku) musí byť 100 mm (3,9 in.).

---




4. Nastavte zarážku blatníka tak, aby zabraňovala jeho zachyteniu o hrany pri maximálnom vytočení volantu a výkyve nápravy. Dbajte, aby doraz dosadal na rám traktora skôr ako blatník.

5. Nastavte aj dorazy riadenia, aby ste sa uistili, že sa kolesá a blatník nedostávajú do kontaktu s komponentmi traktora (napríklad s nádržou).

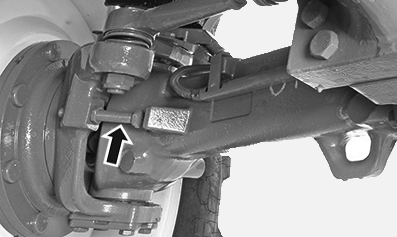

   LX364429-UN-22AUG19

   DÔLEŽITÉ: Prejdite tiež ďalej uvedené kapitoly tohto oddielu:

   • “Poznámky k nastaveniu blatníkov”

   • “Poznámky k nastaveniu dorazu riadenia” na príslušnom modeli prednej nápravy.

---




6. Skrutky utiahnite nasledujúcim momentom:

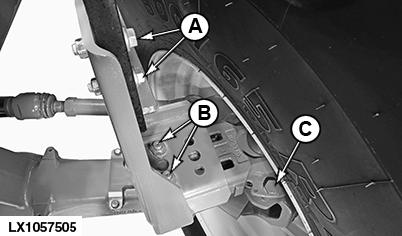

   LX1057505-UN-26MAY15

   Konzola ukázaná vo "VNÚTORNEJ" polohe

   Skrutky	Hodnoty uťahovacieho momentu
   (A) – Hlavný držiak blatníka ku konzole ..............	90 Nm (65 lb-ft)
   (B) – Konzola ku základovej doske ..............	160 Nm (120 lb-ft)
   (C) – Základová doska ku skrini otočného čapu kolesa ..............	170 Nm (125 lb-ft)

---
