Poznámky k nastaveniu blatníkov

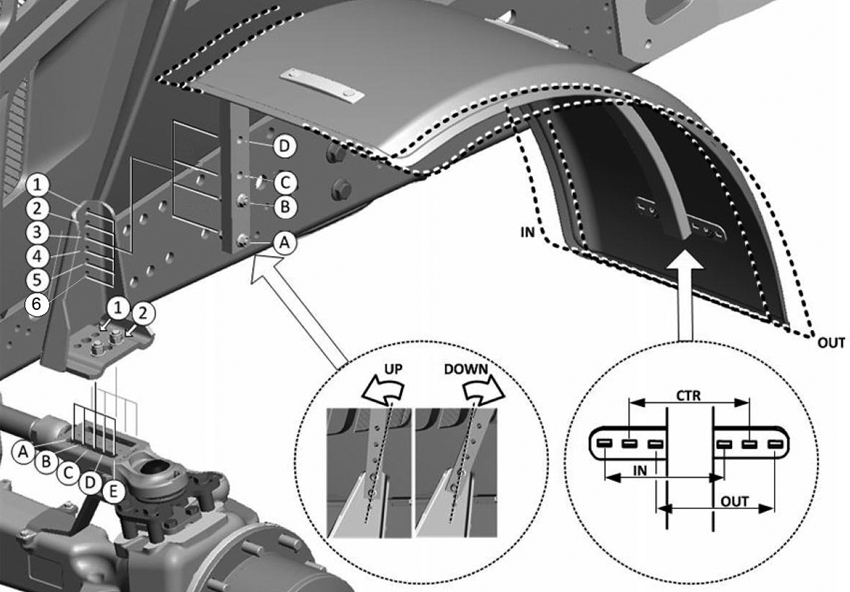

LX266908-UN-19JUL16

Zobrazená "VNÚTORNÁ" poloha

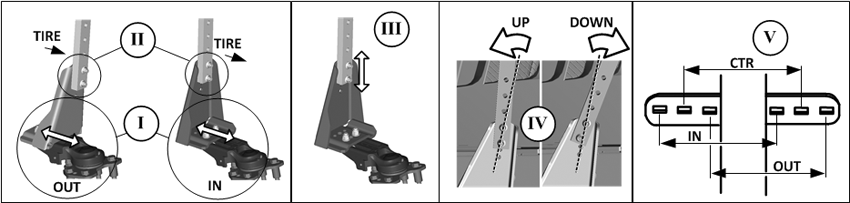

LX245283-UN-27MAY15

Montážna poloha blatníkov

Montážna poloha blatníkov
I	Konzola na vonkajšej strane základovej dosky - OUT (VONKAJŠIA) Konzola na vonkajšej strane základovej dosky - IN (VNÚTORNÁ)
II	Hlavný držiak blatníka ku konzole - ku kolesu (TIRE - PNEUMATIKA)
III	Výškové nastavenie, hlavný držiak blatníka ku konzole
IV	Náklon, hlavný držiak blatníka ku konzole - (UP-HORE/DOWN-DOLE) DÔLEŽITÉ: Hlavný držiak blatníka musí byť vždy otočený dozadu.
V	Blatník na hlavnom držiaku blatníku – vnútorná/stredná/vonkajšia poloha (IN/CTR/OUT)

DÔLEŽITÉ: Hodnoty nastavenia sú uvedené v tabuľkách pre "Nastavenie blatníkov a dorazov riadenia".

Pozri príslušný typ prednej nápravy na ďalších stránkach.

DÔLEŽITÉ: Dodatočné možnosti nastavenia nie sú k dispozícii.

Nastavte blatníky podľa výkresu a zadaných rozmerov pneumatík a šírky rozchodu, a takisto aj vyžadované dorazy riadenia.

Posuňte blatníky do odporúčanej polohy. Tým zabránite poškodeniu blatníkov v dôsledku kontaktu s kolesami alebo kapotou motora.

DÔLEŽITÉ: Polohy uvedené nižšie sú iba odporúčané. Podľa rozmerov pneumatík, blatníka a polohy dorazov riadenia môže byť nutné prestaviť blatníky do polohy odlišnej od polôh uvedených nižšie.

DÔLEŽITÉ: Uvedené nastavenia sú vzhľadom k odchýlkam rozmerov pneumatík približné.

Blatníky sú nastavené správne, ak s kolesami natočenými a nápravou vychýlenou do krajných polôh zostáva zachovaná dostatočná vzdialenosť medzi pneumatikou a rámom alebo inými súčasťami traktora. Pozrite si tiež "Zabránenie kontaktu predného kolesa alebo blatníka so súčasťami traktora" v oddiele 80.

Po nastavení blatníkov utiahnite upevňovacie skrutky nasledujúcim momentom:

LX1057505-UN-26MAY15

Konzola ukázaná vo "VNÚTORNEJ" polohe

Skrutky	Hodnoty uťahovacieho momentu
(A) – Hlavný držiak blatníka ku konzole ..............	90 Nm (65 lb-ft)
(B) – Konzola ku základovej doske ..............	160 Nm (120 lb-ft)
(C) – Základová doska ku skrini otočného čapu kolesa ..............	170 Nm (125 lb-ft)
