Dvojdielna predná náprava – Poznámky k nastavovaniu dorazov riadenia

DÔLEŽITÉ: Uvedené nastavenia sú vzhľadom k odchýlkam rozmerov pneumatík približné.

DÔLEŽITÉ: Požadované hodnoty dorazov riadenia nájdete v jednej z nižšie uvedených tabuliek:

• "Dvojdielna predná náprava – Nastavovanie pevných blatníkov a dorazov riadenia"

• "Dvojdielna predná náprava – Nastavovanie otočných blatníkov a dorazov riadenia"

Pozri príslušný typ prednej nápravy na ďalších stránkach.

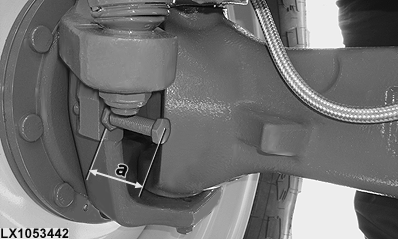

LX1053442-UN-23MAY12

1. Pred nastavením polôh dorazov riadenia nastavte blatníky (ak je súčasťou vybavenia) a rozchod kolies.

2. Správna poloha dorazov riadenia pre konkrétne rozmery pneumatík a šírky rozchodov kolies sú uvedené v tabuľke "Dvojdielna predná náprava - Nastavenie blatníkov a dorazu riadenia" príslušnej prednej nápravy.

3. Zmerajte dĺžku skrutky (a) podľa obrázka. Tým určíte správnu polohu dorazov riadenia. Je nutné dodržať minimálnu hĺbku 10 mm (0.4 in.) zaskrutkovania dorazov riadenia.

4. Utiahnite zaisťovacie matice dorazov riadenia predpísaným momentom.

   Položka	Rozmer	Špecifikácia
   Upevňovacie matice dorazu riadenia	Moment utiahnutia	90 ± 10 N•m (67 ± 7 lb-ft)

5. Koleso otočte úplne doprava. Puzdrom kĺbu päťkrát narazte do zarážky riadenia. Postup zopakujte na ľavej strane.

6. Znova utiahnite upevňovacie matice dorazu riadenia predpísaným momentom.

7. Vôľu skontrolujte otočením volantu úplne doľava a potom úplne doprava.

DÔLEŽITÉ: Pri každom nastavení dodržujte nasledujúce pokyny:

• Nastavte vypínací uhol pre automatickú aktiváciu a deaktiváciu pohonu predných kolies. Pozrite si časť "Zapnutie pohonu predných kolies" v oddiele 50A.

• Skontrolujte dodržanie požadovaných vzdialeností, pozrite si časť "Zabránenie kontaktu predného kolesa alebo blatníka so súčasťami traktora“ v oddiele 80.
