CommandQuad™ PLUS – Jednotka radenia rozsahov

Prevodovka môže preraďovať na všetky prevodové stupne a rozsahy pod zaťažením bez použitia spojky.

Prevodovka prepína medzi rozsahmi elektronicky. Nie je potrebné používať spojku. V každom rozsahu sú štyri prevody.

Pre prevodovky 20/20 sa požadovaný rozsah aktivuje stlačením jedného z tlačidiel (A, B, C alebo BE). Tlačidlo zaradeného rozsahu začne svietiť.

LX315191
LX315191-UN-13AUG18

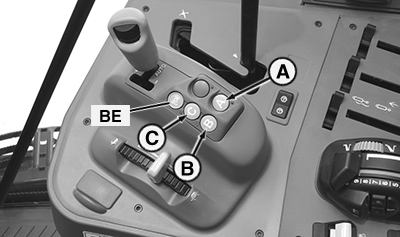

Zobrazená jednotka radenia rozsahu pre prevodovku 20/20

A - Kontrolka a tlačidlo rozsahu A

B - Kontrolka a tlačidlo rozsahu B

C - Kontrolka a tlačidlo rozsahu C

BE - Kontrolka a tlačidlo rozsahov B až E

Pre prevodovky 24/24, je aktivovaná požadovaný rozsah stlačením jedného z tlačidiel (A, B, C, D alebo BF). Tlačidlo zaradeného rozsahu začne svietiť.

LX266779
LX266779-UN-01FEB16

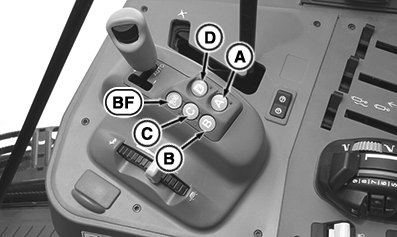

Zobrazená jednotka radenia rozsahu pre prevodovku 24/24

A - Kontrolka a tlačidlo rozsahu A

B - Kontrolka a tlačidlo rozsahu B

C - Kontrolka a tlačidlo rozsahu C

D - Kontrolka a tlačidlo rozsahu D

BF - Kontrolka a tlačidlo rozsahov B až F

Každý rozsah pokrýva určitý rozsah otáčok a je určený pre určitý druh práce:

  • Rozsah A: Pre primárnu orbu.
  • Rozsah B: Pre sekundárnu orbu so zadným PTO, nakladačom a pri postrekovaní.
  • Rozsah C: Pre prácu s nakladačom, postrekovaní, siatí, kosení, hnojení a prepravných prácach na poli.
  • Rozsah D: 1 Na prepravu.
  • Rozsah je: 2 Kombinuje rýchlosti jazdy z rozsahov B, C, D a E. Tento rozsah sa odporúča na prepravu.
  • Rozsah BF: 1 Kombinuje rýchlosti jazdy z rozsahov B, C, D, E a F. Tento rozsah sa odporúča na prepravu.

POZNÁMKA: Pre rýchlosti jazdy si pozrite oddiel 50D.

Pri jazde s prevodovkou 20/20 v rozsahu BE sa prevodovka automaticky prepína medzi rozsahmi B až E v automatickom režime.

Pri jazde s prevodovkou 24/24 v rozsahu BF sa prevodovka automaticky prepína medzi rozsahmi B až F v automatickom režime.

V automatickom režime po dosiahnutí najvyššieho prevodu v rozsahu prevodovka preradí do vyššieho rozsahu. Prevodovka automaticky reguluje otáčky motora, aby sa dosiahol efektívny pomer výkonu a spotreby. V tomto prípade prevodovka radí rozsahy a prevody automaticky.

1 Iba s prevodovkami 24/24
2 Iba s prevodovkami 20/20

OULXA64,0004972-76-20180816
