CommandQuad™ PLUS – Radiaca páka

Radiacou pákou (B) môžete zvoliť automatický alebo manuálny režim radenia prevodových stupňov.

LX266780-UN-01FEB16

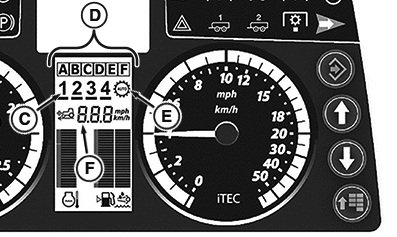

LX266659-UN-21DEC15

Zobrazený displej pre prevodovku 24/24

A - Koliesko regulácie otáčok

B - Radiaca páka

C - Kontrolka prevodov

D - Kontrolky rozsahov

E - Kontrolka automatického režimu

F - Nastavenie maximálnej rýchlosti

1 - Poloha páky pre manuálny režim

2 - Poloha páky pre zaradenie

3 - Poloha páky pre podradenie

4 - Poloha páky pre automatický režim

Automatický režim:

1. Posuňte radiacu páku (B) do polohy 4. Kontrolka (E) sa rozsvieti na prístrojovej doske.

   V rozsahu BE (prevodovka 20/20) alebo BF (prevodovka 24/24) sú otáčky motora, rozsah a prevodový stupeň automaticky nastavené na dosiahnutie nastavenej rýchlosti.

2. Nastavte maximálnu rýchlosť kolieskom regulácie otáčok (A), ktorá má byť automaticky udržiavaná s úplne otvorenou škrtiacou klapkou pomocou pedála plynu alebo manuálneho ovládača dodávky paliva. Aktuálne nastavené maximálne otáčky (F) sú zobrazené na digitálnom displeji.

   • Pre prevodovky 20/20 je možné nastaviť samostatné maximálne otáčky pre rozsahy A, B, C a BE.
   • Pre prevodovky 24/24 je možné nastaviť samostatné maximálne otáčky pre rozsahy A, B, C D a BF.



   Koliesko regulácie otáčok (A) môžete použiť na nastavenie maximálnych otáčok*. Tieto otáčky sa automaticky udržiavajú pri motore s úplne otvorenou škrtiacou klapkou pomocou pedála plynu alebo manuálneho ovládača dodávky paliva. Zmeny od posledného nastavenia sú rozpoznané a zaznamenané pomocou elektroniky traktora. Ak kolieskom regulácie otáčok (A) zmeníte nastavenie maximálnej rýchlosti počas jazdy, táto zmena sa zakladá vždy na poslednom nastavení.

Manuálny režim:

V manuálnom režime je možné zvoliť štyri prevodové stupne v každom rozsahu.

1. Posuňte radiacu páku (B) do polohy 1.

2. Vyšší prevodový stupeň zaradíte potlačením radiacej páky (B) z polohy 1 vpred do polohy 2 .

   Po uvoľnení sa radiaca páka (B) automaticky vráti do polohy 1.

3. Nižší prevodový stupeň zaradíte potiahnutím radiacej páky z polohy 1 späť do polohy 3.

Kontrolky na prístrojovej doske ukazujú zvolené prevody (C) a rozsahy (D).

• Pri prevodovkách 20/20 sa prevodovka automaticky preradí do rozsahu D (napríklad v rozsahu BE) po dosiahnutí najvyššieho prevodu v rozsahu C.
• Pri prevodovkách 24/24 sa prevodovka automaticky preradí do rozsahu E (napríklad v rozsahu BF) po dosiahnutí najvyššieho prevodu v rozsahu D.

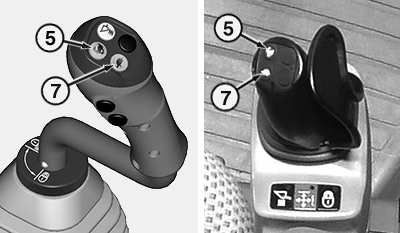

Na traktoroch s multifunkčnými pákami je možné preraďovať na vyššie a nižšie prevodové stupne pomocou tlačidiel prepnutia prevodového stupňa (5) a (7).

LX315060-UN-04DEC17

5 - Tlačidlo radenia prevodových stupňov na vyšší stupeň

7 - Tlačidlo radenia prevodových stupňov na nižší stupeň
