Poznámky týkajúce sa zadných kolies – nápravy s hrebeňovou tyčou a pastorkom, priemer náboja 86 mm / 92 mm

POZOR: Ak sú skrutky alebo matice kolies nesprávne utiahnuté alebo chýbajú, hrozí riziko zranenia.

Ak sú matice a skrutky kolies nesprávne utiahnuté, môžu sa uvoľniť a stratiť počas jazdy. Hrozí riziko smrteľného zranenia osôb alebo vysoké poškodenie v dôsledku straty kontroly nad vozidlom.

• Používajte iba skrutky a matice určené pre dané koleso.

• Nikdy nepoužívajte iné skrutky a matice kolies.

• Nikdy nepracujte so strojom, ktorý má uvoľnené skrutky alebo matice kolies.

• Všetky matice a skrutky kolies utiahnite predpísaným momentom.

• Pred jazdou skontrolujte, že sú namontované všetky skrutky a matice kolies a že pevne držia.

DÔLEŽITÉ: Vzdialenosť medzi bočnou stenou pneumatiky a blatníkom nesmie byť menšia ako 40 mm (1,57 palca)1.

Vzdialenosť medzi povrchom behúňa (hranou) pneumatiky a blatníkom nesmie byť menšia ako 60 mm (2,36 in.)1.

Ak sú na pneumatikách namontované snehové reťaze, minimálna vzdialenosť od pneumatík k blatníkom (od bočnej steny k blatníku a od behúňa k blatníku) musí byť 100 mm (3,94 in.).

DÔLEŽITÉ: Nepoužívajte svorky na duáloch, keď je traktor vybavený iba oceľovými kolesami a prírubovou nápravou.

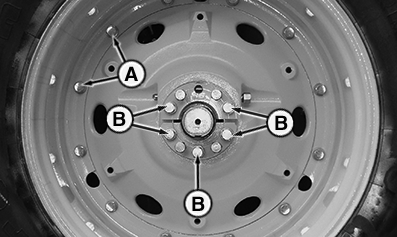

Utiahnite upevňovacie skrutky (A) a (B) – liatinové koleso ku liatinovému náboju

LX315172
LX315172-UN-04JUN18

A - 550 Nm (405 lb-ft)

B - 550 Nm (405 lb-ft)

Ráfy zadných kolies rozmerov 965 mm (38 in.) a väčších rozmerov majú jeden otvor pre skrutku menšiu ako ostatné otvory a jeden oválny otvor.

DÔLEŽITÉ: Keď sú upevňovacie skrutky (B) polovíc uvoľnené, obidve polovice treba rovnomerne utiahnuť, čím zabránite poškodeniu náboja alebo uvoľneniu skrutiek.

  1. Uistite sa, že polovice sú správne nasadené a utiahnite upevňovacie skrutky (B) na 204 Nm (150 lb-ft) vo hviezdicovom vzore.
  2. Skrutky (A) znovu utiahnite na 410 Nm (300 lb·ft).
  3. S traktorom prejdite vzdialenosť 100 m (110 yd), potom utiahnite skrutky (A) a (B) momentom 550 Nm (405 lb-ft).
  4. Po 3 HODINÁCH prevádzky a po 10 HODINÁCH prevádzky skrutky opäť dotiahnite.

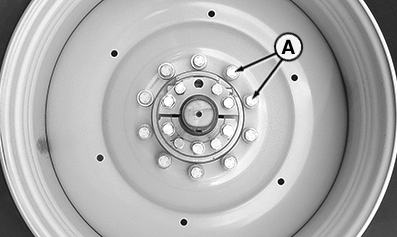

Utiahnutie skrutiek kolesa (A) – oceľový disk k odlievanému náboju

LX315171
LX315171-UN-04JUN18

A - 600 Nm (445 lb-ft)

  1. Namontujte a ručne utiahnite skrutky (A).
  2. Skrutky utiahnite podľa hviezdy momentom 600 Nm (445 lb-ft).
  3. Po 3 HODINÁCH PREVÁDZKY skrutky opäť utiahnite.
  4. Po 10 HODINÁCH PREVÁDZKY skrutky opäť utiahnite.

1 Iba Európa. V neeurópskych krajinách sa odporúča minimálna vzdialenosť 25 mm (1,0 in.).
