Nápravy s hrebeňovou tyčou a pastorkom, priemer náboja 86 mm / 92 mm – nastavenie rozchodu kolies pre oceľové zadné kolesá (s nastavovacím pastorkom)

POZOR: Zabráňte zraneniu osôb. Nikdy neštartujte motor, keď je zaradený prevod a zadné kolesá sú mimo zeme. Kolesá systému MFWD by mohli stiahnuť zadné kolesá z podstavca. Aby sa náprava dala otáčať, musí byť vypnutý mechanický pohon prednej nápravy a prevodovka nastavená do polohy NEUTRÁL.

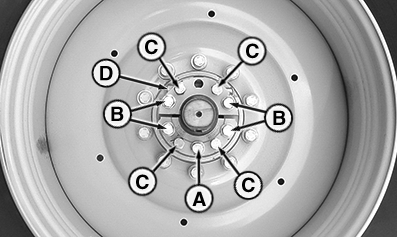

  1. Zdvihnite traktor nad úroveň terénu a otočte volantom podľa zobrazenia tak, aby nastavovací pastorok (D) bol hore, ako je znázornené na obrázku.

    LX315170
    LX315170-UN-05JUN18

    A - Prostredná upevňovacia skrutka polovíc

    B - Upevňovacie skrutky polovíc

    C - Zdvíhacie skrutky

    D - Nastavovací pastorok


  2. Uvoľnite skrutku (A) proti pridržiavacím maticám a odoberte ju.

  3. Uvoľnite skrutky (B).

  4. Na uvoľnenie alebo odtlačenie polovíc utiahnite sťahovacie skrutky (C). Utiahnite skrutky momentom 550 Nm (405 lb-ft), ak je to potrebné.

    POZNÁMKA: Ak je polovice ťažké uvoľniť, použite penetračný olej a na koniec nápravy udrite ťažkým kladivom.

  5. Nastavte požadovaný rozchod kolies pomocou nastavovacieho pastorka (D). Dodržiavajte medzné hodnoty rozchodu kolies.

  6. Uvoľnite sťahovacie skrutky (C) až do krajnej polohy.

    POZOR: Nikdy nepracujte s traktorom, ktorý má uvoľnenú obruč, koleso alebo náboj kolesa.

    DÔLEŽITÉ: Držte čelné časti polovíc zarovnané, aby ste zabránili prasknutiu náboja alebo uvoľneniu skrutiek.

  7. Uistite sa, že polovice správne sedia a upevňovacie skrutky utiahnite nasledujúcim spôsobom.

    1. Utiahnite skrutku (A) a potom skrutky (B) do kríža momentom 204 Nm (150 lb-ft).

    2. V rovnakom poradí utiahnite skrutky momentom 410 Nm (300 lb-ft).

    3. Prejdite traktorom minimálne 100 metrov (100 yd) a utiahnite skrutky momentom 550 nm (405 lb-ft).

      DÔLEŽITÉ: Opäť utiahnite všetky skrutky po 3 hodinách a 10 hodinách prevádzky, potom denne počas prvého týždňa prevádzky a potom vždy po 250 hodinách prevádzky.

  8. Zdvíhacie skrutky (C) utiahnite rukou.

OULXA64,0004BB3-76-20191114
