Nápravy s hrebeňovou tyčou a pastorkom, priemer náboja 86 mm / 92 mm – nastavenie rozchodu kolies pre zadné oceľové kolesá (bez nastavovacieho pastorka)

POZOR: Zabráňte zraneniu osôb. Nikdy neštartujte motor, keď je zaradený prevod a zadné kolesá sú mimo zeme. Kolesá systému MFWD by mohli stiahnuť zadné kolesá z podstavca. Aby sa náprava dala otáčať, musí byť vypnutý mechanický pohon prednej nápravy a prevodovka nastavená do polohy NEUTRÁL.

1. Zdvihnite traktor nad úroveň terénu kolesa tak, aby hrebeňová tyč nápravy bola otočená nahor.


   RXA0063068-UN-14OCT02


   RW21374-UN-28JUL92

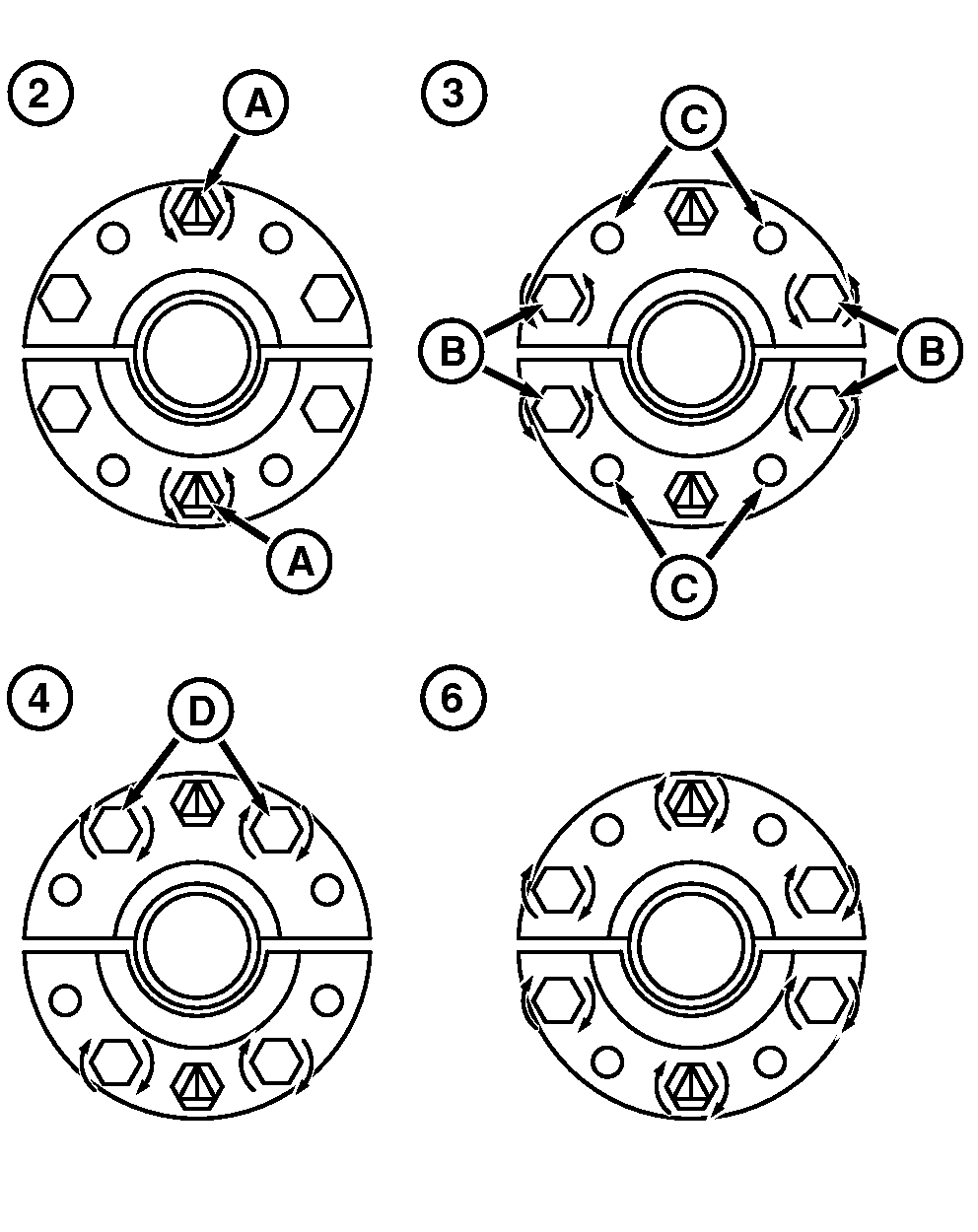

   A - Prostredné upevňovacie skrutky polovíc

   B - Upevňovacie skrutky polovíc

   C - Otvory pre tlačné skrutky

   D - Zdvíhacie skrutky

---




2. Uvoľnite prostredné upevňovacie skrutky (A) proti pridržiavacím maticám.

3. Odmontujte skrutky (B).

4. Na uvoľnenie alebo odtlačenie polovíc namontujte skrutky do otvorov (C) pre sťahovacie skrutky. V prípade potreby utiahnite sťahovacie skrutky (D) momentom do 550 Nm (405 lb-ft).

   POZNÁMKA: Ak je polovice ťažké uvoľniť, použite penetračný olej a na koniec nápravy udrite ťažkým kladivom.

5. Odmontujte sťahovacie skrutky (D). Nasaďte nástroj na nastavenie kolies JDG667A¹ s odmontovanými sťahovacími skrutkami do otvorov (B) pre upevňovacie skrutky polovíc. Nastavte koleso do požadovanej polohy. Dodržiavajte medzné hodnoty rozchodu kolies.

6. Odmontujte nastavovací nástroj a skrutky.

   POZOR: Nikdy nepracujte s traktorom, ktorý má uvoľnenú obruč, koleso alebo náboj kolesa.

   DÔLEŽITÉ: Držte čelné časti polovíc zarovnané, aby ste zabránili prasknutiu náboja alebo uvoľneniu skrutiek.

7. Uistite sa, že polovice správne sedia a upevňovacie skrutky utiahnite nasledujúcim spôsobom.

   1. Umiestnite upevňovacie skrutky polovíc do otvorov (A) a (B).

   2. Utiahnite stredové skrutky (A) a potom skrutky (B) do kríža momentom 204 Nm (150 lb-ft).

   3. V rovnakom poradí utiahnite skrutky momentom 410 Nm (300 lb-ft).

   4. Prejdite traktorom minimálne 100 metrov (100 yd) a utiahnite skrutky momentom 550 nm (405 lb-ft).

      DÔLEŽITÉ: Opäť utiahnite všetky skrutky po 3 hodinách a 10 hodinách prevádzky, potom denne počas prvého týždňa prevádzky a potom vždy po 250 hodinách prevádzky.
